Противотуманные фары/фонари
Fiat Linea / Схемы электрических соединений / Противотуманные фары/фонари

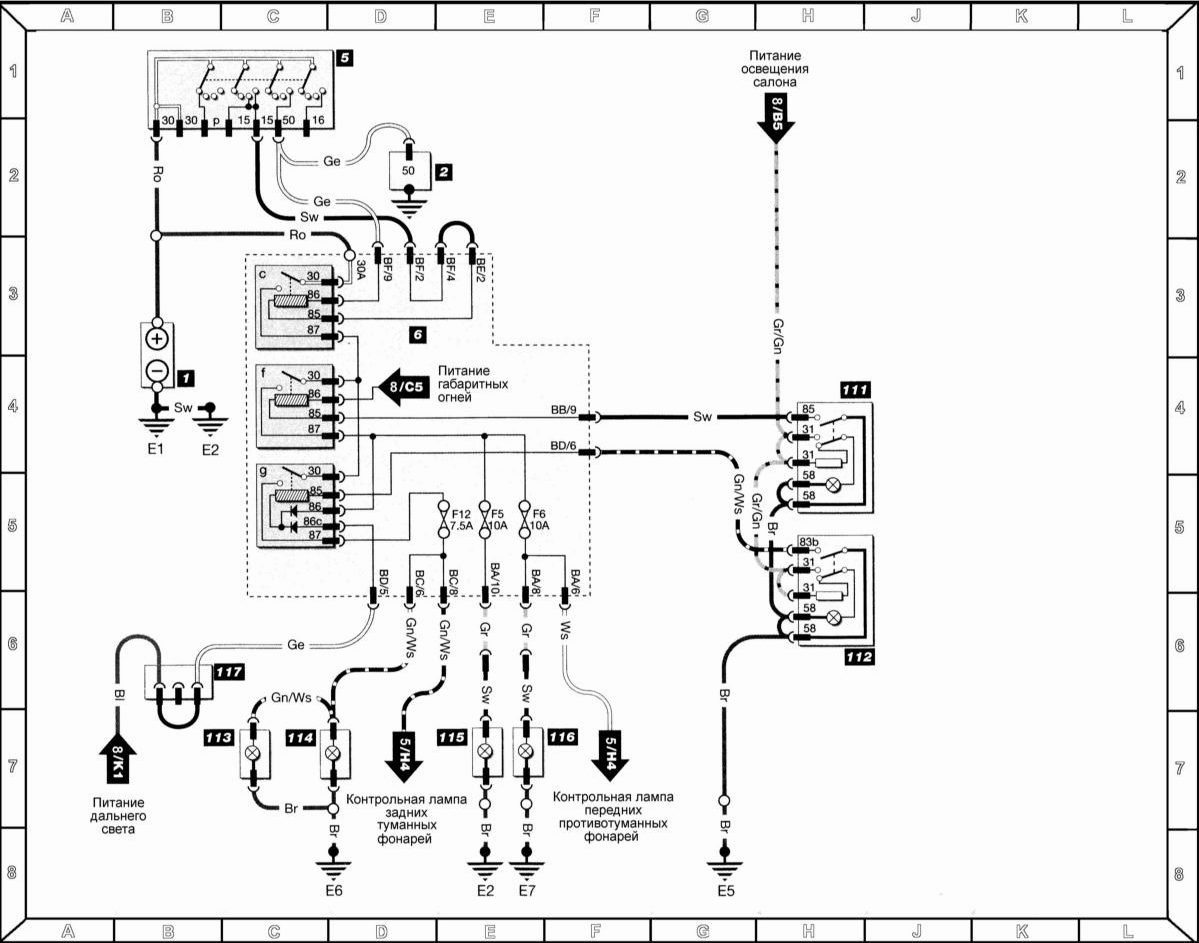

Противотуманные фары/фонари
Противотуманные фары/фонари

Обозначение компонентов


1 — Батарея
2 — Стартер
5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х”
f = реле передних противотуманных фар g = реле задних противотуманных фонарей 111 — Выключатель передних противотуманных фар 112 — Выключатель задних противотуманных фонарей 113 — Правый задний противотуманный фонарь 114 — Левый задний противотуманный фонарь 115 — Правая передняя противотуманная фара 116 — Левая передняя противотуманная фара 117 — 3-контактный разъем
Обозначения цвета изоляции электропроводки


Ws — Белый
Sw — Черный
Ro — Красный
Br — Коричневый
Gn — Зеленый
Vi — Фиолетовый
Bl — Синий
Gr — Серый
Li — Лиловый
Ge — Желтый
Or — Оранжевый
