Система управления двигателем Magneti-Marelli
Fiat Linea / Схемы электрических соединений / Система управления двигателем Magneti-Marelli

Система управления двигателем Magneti-Marelli
Система управления двигателем Magneti-Marelli

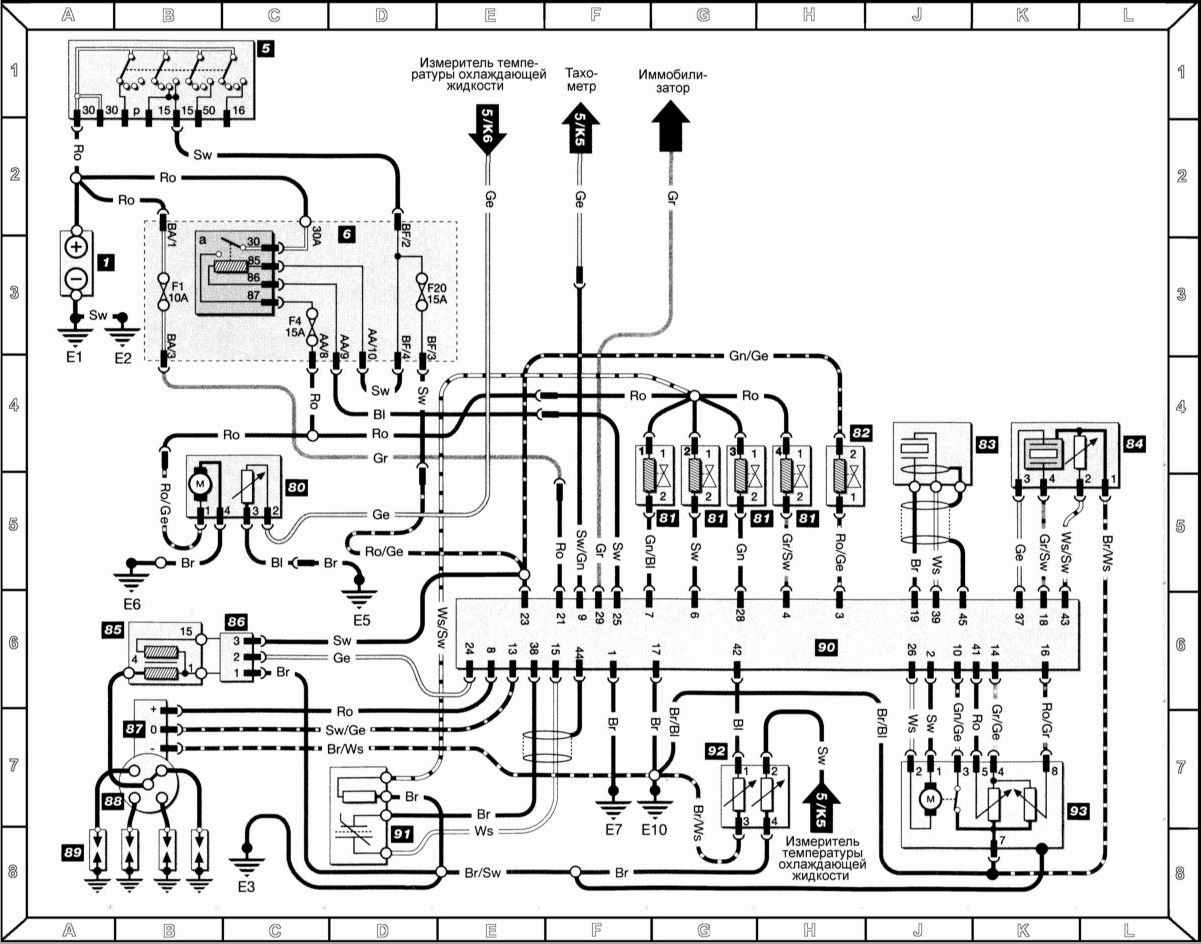

Обозначение компонентов


1 — Батарея
5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей а = реле топливного насоса 80 — Топливный насос/датчик измерения расхода топлива 81 — Инжектор впрыска топлива 82 — Э/м клапан угольного фильтра 83 — Датчик детонации
84 — Датчик IAT/МАР
85 — Катушка зажигания
86 — Усилитель зажигания 87 — Датчик Холла
88 — Распределитель зажигания 89 — Свечи зажигания
90 — ECU системы впрыска топлива 91 — l-зонд
92 — CTS
93 — Потенциометр дроссельной заслонки/датчик-выключатель/потенциометр холостого хода

Обозначения цвета изоляции электропроводки


Ws — Белый
Sw — Черный
Ro — Красный
Br — Коричневый
Gn — Зеленый
Vi — Фиолетовый
Bl — Синий
Gr — Серый
Li — Лиловый
Ge — Желтый
Or — Оранжевый
