Снятие и установка водяного насоса

Детали установки водяного насоса бензинового двигателя
Детали установки водяного насоса бензинового двигателя

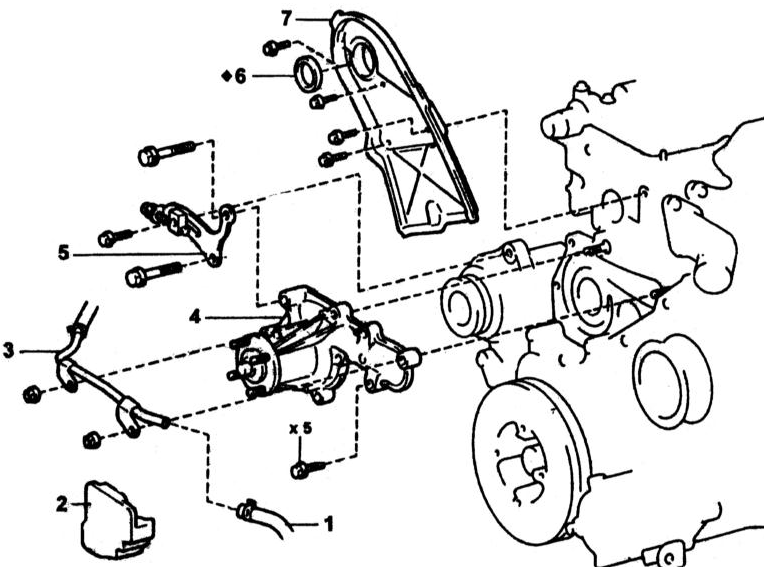

Детали установки водяного насоса дизельного двигателя
Детали установки водяного насоса дизельного двигателя

1 — Перепускной шланг 2 — Проставка
3 — Трубка подвода ОЖ к турбокомпрессору 4 — Водяной насос
5 — Регулировочный кронштейн генератора 6 — Сальник
7 — Задняя крышка ремня привода ГРМ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.


* Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


Опорожните систему охлаждения (см. Главу Настройки и текущее обслуживание автомобиля). Если замена охлаждающей жидкости производилась недавно, сохраните для дальнейшего использования (см. предупреждение в РазделеАнтифриз – общие сведения).

2. Слейте охлаждающую жидкость.

3. Снимите ремень привода ГРМ и промежуточный ролик №2 (см. Главу Двигатель).

4. Снимите со сборки водяного насоса кожух термостата (см. Раздел Проверка исправности функционирования и замена термостата).

5. На бензиновом двигателе отдайте пять болтов, два стоечных болта и гайку, после чего отделите сборку водяного насоса от двигателя (обратитесь к иллюстрации выше). При установке потребуется новая прокладка, поэтому снятую прокладку можно выбросить.

6. На дизельном двигателе снимите вентилятор радиатора и шкив водяного насоса, выверните три болта и снимите регулировочный кронштейн генератора (обратитесь к иллюстрации выше).

7. На дизельном двигателе отдайте две гайки и отсоедините трубку подвода ОЖ к турбокомпрессору от водяного насоса и перепускного шланга. Затем выверните пять болтов и снимите водяной насос вместе с прокладной 8. Тщательно зачистите сопрягаемые поверхности, затем протрите их смоченной в ацетоне чистой ветошью.

9. Установите новое уплотнительное кольцо на конце перепускной трубки и новую прокладку водяного насоса.

10. Дальнейшая установка производится в порядке обратном порядку демонтажа компонентов. Проследите, чтобы весь крепеж был затянут с требуемым усилием.

11. Заправьте систему охлаждения (см. Главу Настройки и текущее обслуживание автомобиля), запустите двигатель и проверьте его на наличие признаков развития утечек.
