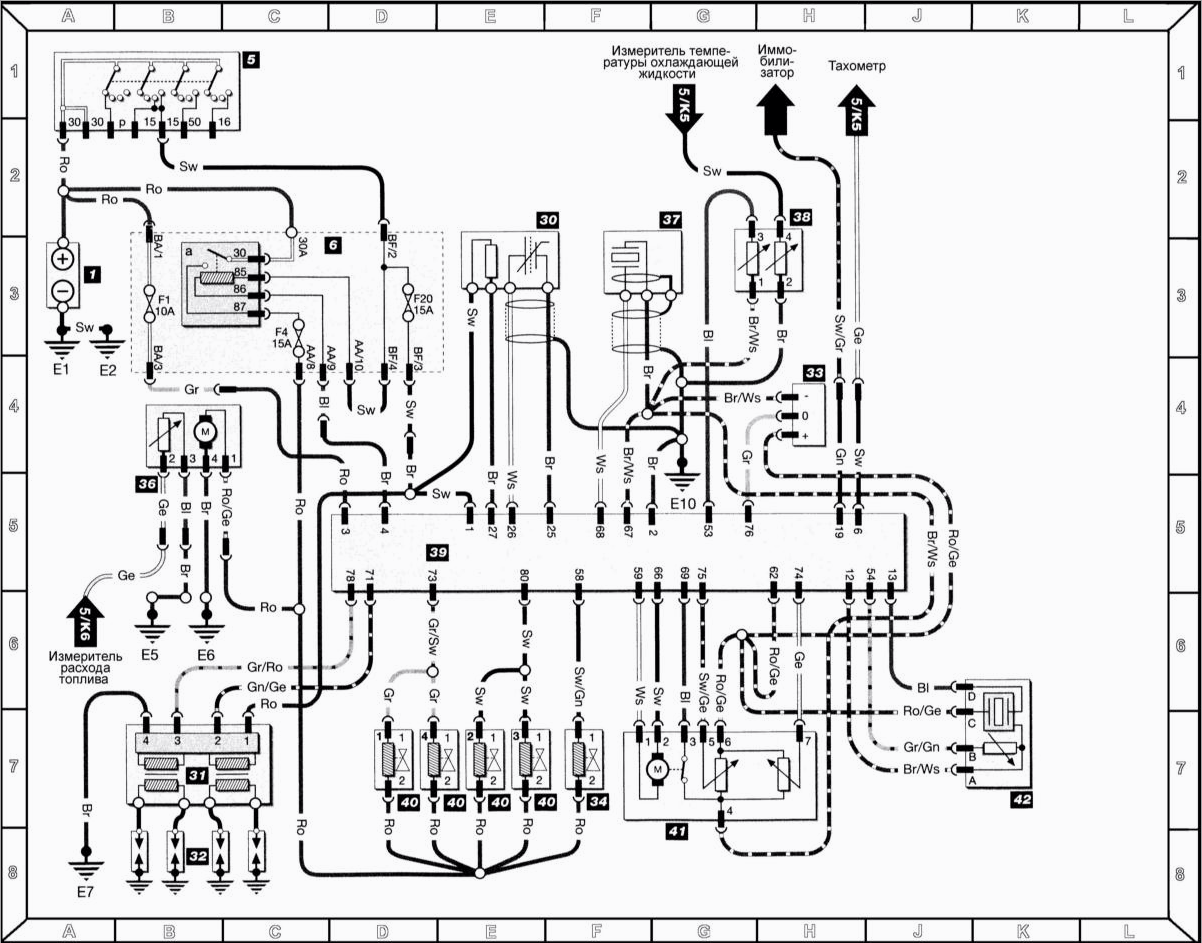

Система управления двигателем Simс
Система управления двигателем Simс

Обозначение компонентов


1 — Батарея
5 — Выключатель зажигания 6 — Монтажный блок реле/ предохранителей а = реле топливного насоса 30 — l-зонд
31 — Катушка DIS
32 — Свечи зажигания
33 — Датчик Холла
34 — Э/м клапан угольного фильтра 36 — Топливный насос/датчик измерения расхода топлива 37 — Датчик детонации
38 — CTS
39 — ECU системы впрыска топлива 40 — Инжектор впрыска топлива 41 — Потенциометр дроссельной заслонки/датчик-выключатель/ потенциометр холостого хода
42 — Датчик IAT/МАР

Обозначения цвета изоляции электропроводки


Ws — Белый
Sw — Черный
Ro — Красный
Br — Коричневый
Gn — Зеленый
Vi — Фиолетовый
Bl — Синий
Gr — Серый
Li — Лиловый
Ge — Желтый
Or — Оранжевый
