Снятие и установка электромотора привода очистителя заднего стекла
Fiat Linea / Бортовое электрооборудование / Снятие и установка электромотора привода очистителя заднего стекла

СНЯТИЕ


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

2. Снимите рычаг стеклоочистителя (см. Раздел Снятие и установка рычагов стеклоочистителей).

3. Снимите защитный колпачок со шпинделя приводного электромотора, затем

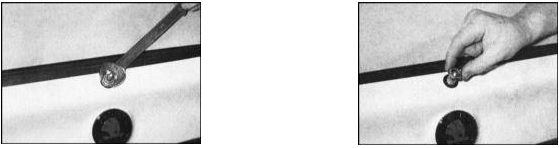

3. Снимите защитный колпачок со шпинделя приводного электромотора, затем отдайте крепежную гайку и снимите шайбу и наружный уплотнитель.

4. Снимите с двери задка панель внутренней отделки, затем отдайте крепежный

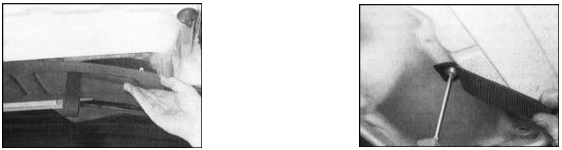

4. Снимите с двери задка панель внутренней отделки, затем отдайте крепежный винт и снимите захватную петлю. Аккуратно отделите от двери изоляционную пленку с целью обеспечения доступа к электромотору привода стеклоочистителя.


5. Выверните крепежные болты и снимите металлическую скобу, установленную над


5. Выверните крепежные болты и снимите металлическую скобу, установленную над кнопкой дверного замка.


6. Отсоедините электропроводку, затем отдайте крепежный винт и снимите со

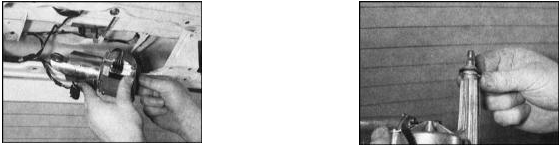

6. Отсоедините электропроводку, затем отдайте крепежный винт и снимите со своего посадочного места сборку электромотора. Снимите со шпинделя мотора внутренний уплотнитель и шайбу(ы). С резиновой подушки опоры снимите кольцевую втулку. Проверьте состояние резиновых компонентов. Замените дефектные уплотнители и подушку опоры.





УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Наденьте на шпиндель электромотора шайбу(ы) и внутренний уплотнитель.

2. Заведите сборку мотора на свое штатное место, затем установите на подушку опоры кольцевую втулку и вверните крепежный винт.

3. Наденьте на шпиндель наружный уплотнитель и шайбу, затем наверните и прочно затяните шпиндельную гайку.

4. Прочно затяните винт крепления мотора, затем подсоедините электропроводку.

5. Установите на дверь металлическую скобу, прочно затянув ее крепеж.

6. Закрепите на двери изоляционную пленку и панель внутренней отделки.

7. Установите на место рычаг стеклоочистителя (см. Раздел Снятие и установка рычагов стеклоочистителей), затем подсоедините отрицательный провод к батарее.
