Снятие, установка и регулировка компонентов замка двери задка
Fiat Linea / Кузов и отделка салона / Снятие, установка и регулировка компонентов замка двери задка

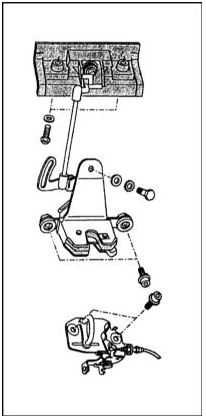

Компоненты замка двери задка
Компоненты замка двери задка

1 — Запирающая скоба
2 — Замок
3 — Крышка
4 — Трос привода отпускания замка

СНЯТИЕ


Сборка замка


ПОРЯДОК ВЫПОЛНЕНИЯ

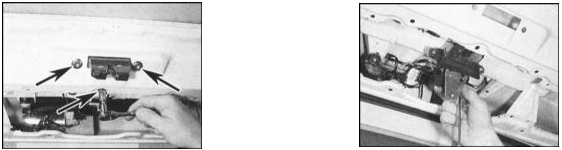

1. Откройте дверь задка. Отделите от двери панель внутренней обивки и изоляционную пленку с целью обеспечения доступа к сборке замка. Компоненты замковой сборки представлены на иллюстрации.

2. Отсоедините исполнительный шток от кнопки замка. Отсоедините


2. Отсоедините исполнительный шток от кнопки замка. Отсоедините электропроводку от выключателя замка.

3. Выверните крепежные болты и снимите сборку замка с двери.


3. Выверните крепежные болты и снимите сборку замка с двери.






Кнопка замка


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте дверь задка. Отделите от двери панель внутренней обивки и изоляционную пленку с целью обеспечения доступа к сборке кнопки замка.

2. Выверните крепежные болты и снимите установленный над кнопкой


2. Выверните крепежные болты и снимите установленный над кнопкой металлический кронштейн.

3. Отсоедините от кнопки исполнительный шток и извлеките фиксатор крепления


3. Отсоедините от кнопки исполнительный шток и извлеките фиксатор крепления кнопки.


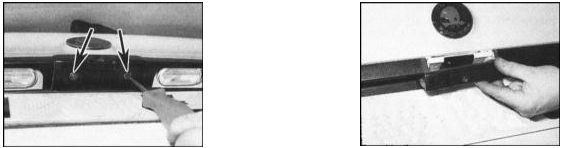

4. Выверните крепежные винты и снимите сборку кнопки замка с двери задка.


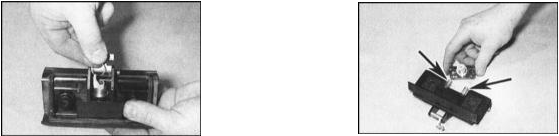

5. В случае необходимости извлеките стопорное кольцо из задней части цилиндра


5. В случае необходимости извлеките стопорное кольцо из задней части цилиндра замка, снимите шайбу и уплотнительное кольцо, затем высвободите цилиндр из облицовочной панели - постарайтесь не выронить кнопочные пружины.






Ударник замка


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте дверь задка. Выверните крепежные винты/отпустите фиксаторы, затем отделите от кузова панель отделки порога двери и снимите ее с автомобиля.


2. Выверните крепежные болты и снимите с автомобиля пластину ударника замка.


2. Выверните крепежные болты и снимите с автомобиля пластину ударника замка. На моделях, оборудованных дистанционным приводом отпирания двери задка, придется отсоединить от ударника приводной трос.


УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке. Проверьте исправность функционирования компонентов сборки замка, лишь после этого приступайте к установке изоляционной пленки и панели внутренней обивки двери. В случае необходимости подкорректируйте положение ударника.


РЕГУЛИРОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ

Ударник замка должен надежно фиксировать дверь при ее захлопывании. В случае


Ударник замка должен надежно фиксировать дверь при ее захлопывании. В случае необходимости снимите панель отделки порога, затем ослабьте крепежные винты и подкорректируйте положение ударника соответствующим образом. Добившись удовлетворительного результата, затяните крепежные винты с требуемым усилием. На моделях, оборудованных дистанционным приводом отпирания двери, необходимо проследить, чтобы рычаг пластины ударника упирался в свой ограничитель, а в тросе присутствовала незначительная слабина. В случае необходимости отпустите контргайку и подкорректируйте натяжение троса вращением регулятора. Добившись требуемого результата, зафиксируйте регулятор и прочно затяните контргайку. Проверьте исправность функционирования замка и привода его дистанционного отпирания, затем установите на место панель внутренней обивки.
