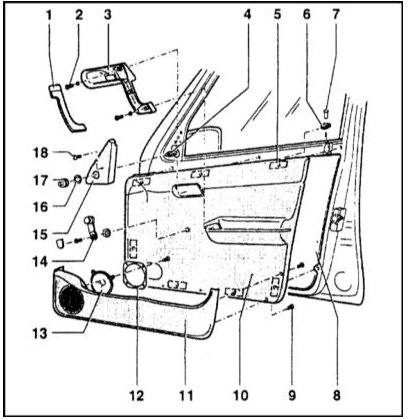

Компоненты сборки передней двери

1 — Поручневая рукоятка
2 — Винт
3 — Внутренняя ручка
4 — Тяга привода наружного зеркала 5 — Места расположения фиксаторов 6 — Накладка
7 — Кнопка выключения замка 8 — Изоляционная пленка
9 — Фиксатор
10 — Панель внутренней обивки 11 — Карман
12 — Крепежный фланец громкоговорителя 13 — Громкоговоритель
14 — Ручка привода стеклоподъемника 15 — Панель декоративной отделки 16 — Шайба
17 — Защитный чехол
18 — Винт

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ


Способ фиксации и расположение крепежа панели внутренней обивки на двери варьируется в зависимости от уровня комплектации автомобиля и могут отличаться от приведенных в настоящем Разделе.

Отсоедините отрицательный провод от батареи.

Передняя дверь

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Компоненты дверной сборки представлены на иллюстрации.

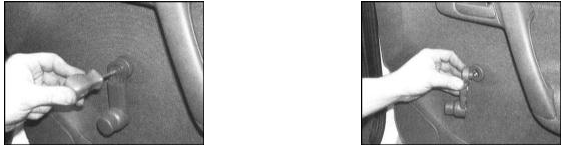

2. На моделях с ручным приводом стеклоподъемников поддев, снимите декоративную крышку ручки поднимания/опускания стекла. Выверните крепежный винт и снимите ручку со шпинделя. Снимите дистанционную шайбу.

3. Выверните кнопку выключения дверного замка, отсоединив ее от исполнительного штока.

4. Поднимите внутреннюю ручку двери, затем осторожно отпустите фиксаторы и снимите с ручки панель декоративной отделки.

5. Выверните крепежные винты и снимите дверную ручку с панели внутренней обивки. В случае необходимости рассоедините разъем электропроводки выключателя электропривода зеркала заднего вида, как только доступ к нему откроется.

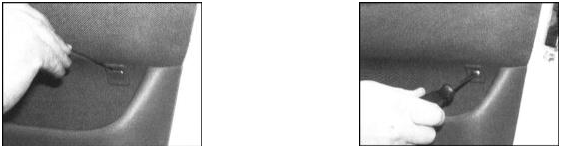

6. При соответствующей комплектации снимите декоративный колпачок и выверните винт крепления панели внутренней обивки к двери.

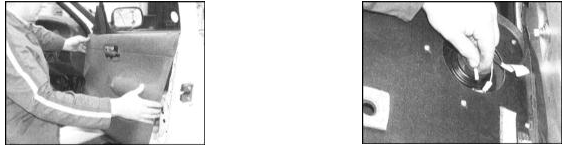

7. Аккуратно поддевая панель, высвободите ее из фиксаторов и отделите от дверной рамы. При соответствующей комплектации высвободите из панели электропроводку и рассоедините ее разъемы.

Задняя дверь

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выполните процедуры, описанные в параграфах со 2 по 5.

2. Аккуратно поддевая панель, высвободите ее из фиксаторов и отделите от дверной рамы.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке. Прежде чем защелкивать панель в фиксаторы, удостоверьтесь в правильности прокладки и продевании в предусмотренные отверстия электропроводки (при соответствующей комплектации).
