Снятие, капитальный ремонт и установка стоек задней подвески
Fiat Linea / Подвеска и рулевое управление / Снятие, капитальный ремонт и установка стоек задней подвески

При сборке понадобится новая гайка нижнего крепежного болта.

СНЯТИЕ


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для обеспечения доступа к верхней опоре стойки задней подвески на моделях Хэтчбэк высвободите из фиксаторов и снимите боковую панель обивки с соответствующей стороны багажного отделения.

2. На моделях Универсал снимите декоративную крышку панели боковой обивки с


2. На моделях Универсал снимите декоративную крышку панели боковой обивки с соответствующей стороны багажного отделения, затем отдайте верхний и нижний винты крепления панели. Высвободите из фиксаторов и отогните назад ковровое покрытие.


3. На всех моделях подоприте клиньями передние колеса, затем поддомкратьте задок автомобиля и установите его на подпорки. Снимите соответствующее заднее колесо.

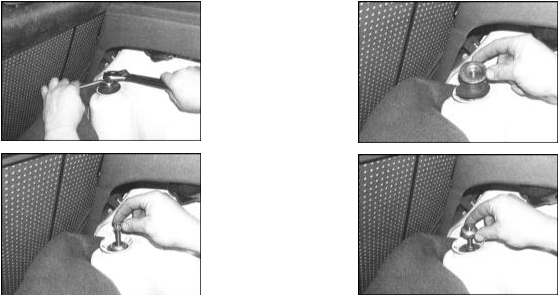

4. В багажном отделении снимите защитный колпачок верхней опоры стойки


4. В багажном отделении снимите защитный колпачок верхней опоры стойки подвески, затем отдайте крепежную гайку и снимите шайбу. Стараясь запомнить установочное положение каждого из компонентов, снимите тарельчатую шайбу, резиновую подушку опоры, кольцевую и дистанционную втулки.

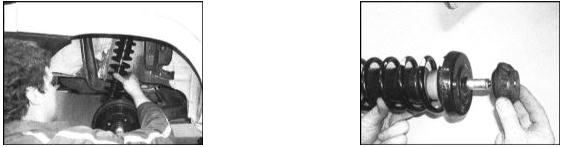

5. Из-под автомобиля отдайте гайку и извлеките болт нижней опоры стойки.


5. Из-под автомобиля отдайте гайку и извлеките болт нижней опоры стойки. Снимите стойку.



При сборке гайка крепежного болта подлежит замене в обязательном порядке. Проверьте резиновую подушку верхней опоры на наличие признаков старения материала и механических повреждений. В случае необходимости произведите замену.

УСТАНОВКА


УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Заведите стойку на свое штатное место, проследив за правильностью ее расположения относительно кузовных элементов. Вставьте сквозной болт нижней опоры, наверните гайку, затянув пока только от руки.

2. В багажном отделении установите на стойку дистанционную и кольцевую втулки, затем резиновую подушку и тарельчатую шайбу.

3. Установите шайбу, наверните верхнюю крепежную гайку и затяните ее с требуемым усилием. Установите защитный колпачок верхней опоры стойки, затем верните на место декоративную панель боковой обивки багажного отделения.

4. Установите на место колесо, затем опустите автомобиль на землю и затяните


4. Установите на место колесо, затем опустите автомобиль на землю и затяните с требуемым усилием колесные болты. Покачайте автомобиль для усадки компонентов стойки, затем затяните с требуемым усилием гайку болта крепления нижней опоры стойки.
