Снятие нижних рычагов передней подвески
Fiat Linea / Подвеска и рулевое управление / Снятие нижних рычагов передней подвески

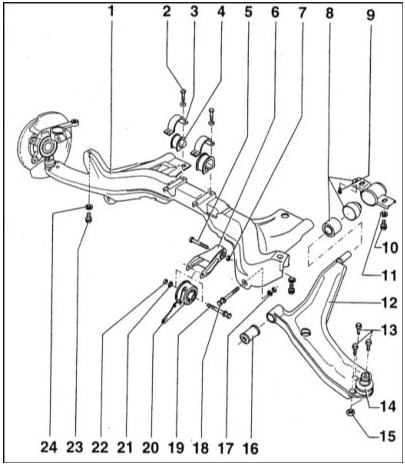

Передняя подвеска
Передняя подвеска

1 — Поперечная балка
2 — Болт (25 Нм)
3 — Скоба
4 — Резиновая втулка
5 — болт
6 — Держатель с резинометаллической втулкой 7 — Самоконтрящаяся гайка (100 Нм) 8 — Задняя подушка поперечного рычага 9 — Болт М6 (7 Нм)
10 — Болт (70 Нм)
11 — Шайба
12 — Поперечный рычаг подвески 13 — Болты
14 — Шаровая опора
15 — Гайка (25 Нм)
16 — Передняя подушка поперечного рычага 17 — Самоконтрящаяся гайка (90 Нм) 18 — Болт
19 — Болт
20 — Кронштейн крепления реактивной штанги с резиновой подушкой 21 — Шайба
22 — Самоконтрящаяся гайка (5 Нм) 23 — Болт (45 Нм)
24 — Шайба

Гайки заклепки резьбовые также читайте.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подоприте клиньями задние колеса, взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите соответствующее переднее колесо.

2. На моделях, оборудованных стабилизатором поперечной устойчивости, отдайте гайку крепления стойки штанги стабилизатора к нижнему рычагу, снимите шайбу и нижнюю резиновую вставку. Компоненты крепления нижнего рычага подвески представлены на иллюстрации.

3. На всех моделях отдайте гайку и извлеките стяжной болт хомута крепления


3. На всех моделях отдайте гайку и извлеките стяжной болт хомута крепления ступичной сборки к нижнему рычагу...

...при помощи монтировки осторожно опустите нижний рычаг, высвобождая шаровую


...при помощи монтировки осторожно опустите нижний рычаг, высвобождая шаровую опору из своего посадочного хомута в основании ступичной сборки. На моделях, оборудованных стабилизатором поперечной устойчивости, постарайтесь не допустить выпадения резиновой подушки и шайбы верхней опоры стойки штанги стабилизатора.

Гайка стяжного болта шаровой опоры подлежит замене в обязательном порядке.

4. Отдайте гайку переднего осевого болта нижнего рычага, снимите шайбу.


4. Отдайте гайку переднего осевого болта нижнего рычага, снимите шайбу.

При сборке гайка подлежит замене в обязательном порядке.

5. Отдайте гайку и болты крепления задней осевой втулки нижнего рычага к


5. Отдайте гайку и болты крепления задней осевой втулки нижнего рычага к днищу автомобиля...

...снимите с болтов пружинные шайбы - при сборке они подлежат замене в


...снимите с болтов пружинные шайбы - при сборке они подлежат замене в обязательном порядке.

На некоторых моделях гайка крепления втулки может быть заменена заклепкой.


6. Выньте освой болт из втулки передней опоры и извлеките сборку рычага из-под автомобиля.
