Описание узлов и механизмов
Fiat Linea / Коробка передач / Описание узлов и механизмов

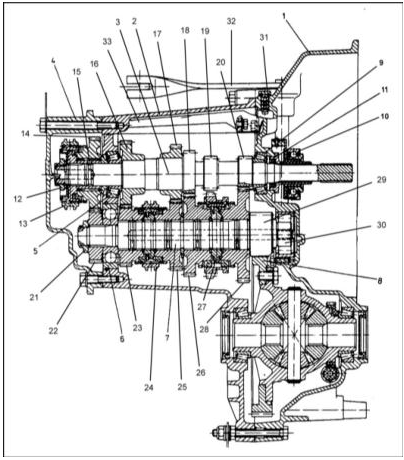

Разрез РКПП
Разрез РКПП

1 — Картер (купол) сцепления 2 — Картер коробки передач 3 — Первичный вал
4 — Крышка
5 — Подшипник 30205
6 — Подшипник PLC 05-12
7 — Вторичный вал
8 — Ведомая шестерня главной передачи 9 — Подшипник 32005
10 — Выжимной подшипник сцепления 11 — Сальник первичного вала 12 — Гайка М22
13 — Синхронизатор 5-й передачи 14 — Шестерня 5-й передачи 15 — Подшипник шестерни 5-й передачи PLC 43-18 16 — Шестерня 4-й передачи 17 — Шестерня 3-й передачи 18 — Шестерня 2-й передачи 19 — Шестерня задней передачи 20 — Шестерня 1-й передачи 21 — Гайка М22
22 — Шестерня 5-й передачи 23 — Шестерня 4-й передачи 24 — Синхронизатор 3/4 передач 25 — Шестерня 3-й передачи 26 — Шестерня 2-й передачи 27 — Синхронизатор 1/2 передач 28 — Шестерня 1-й передачи 29 — Ведущая шестерня главной передачи 30 — Подшипник PLC 44-17 31 — Вентиляционная пробка 32 — Рычаг выключения сцепления 33 — Маслосток

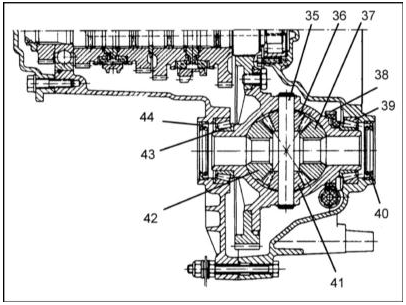

35 — Ось сателлитов дифференциала
35 — Ось сателлитов дифференциала 36 — Сателлит
37 — Боковая шестерня правого приводного вала 38 — Шестерня привода спидометра 39 — Подшипник PLC 64-7
40 — Сальник
41 — Сателлит
42 — Боковая шестерня левого приводного вала 43 — Подшипник PLC 64-7
44 — Сальник

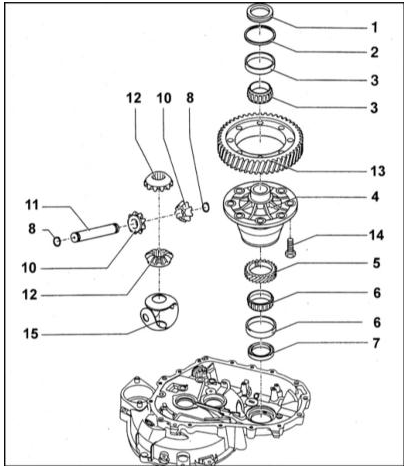

Компоненты сборки главной передачи
Компоненты сборки главной передачи

1 — Сальник
2 — Регулировочная шайба 3 — Подшипник PLC 64-7
4 — Коробка дифференциала 5 — Шестерня привода спидометра 6 — Подшипник PLC 64-7
7 — Сальник
8 — Стопорное кольцо
10 — Сателлит
11 — Ось сателлитов
12 — Конические боковые шестерни 13 — Ведомая шестерня главной передачи 14 — Винт (8 Нм)
15 — Пластмассовый шаровый вкладыш

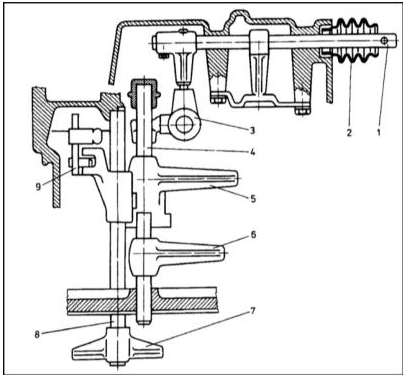

Механизм переключения передач
Механизм переключения передач

1 — Шток выбора передач
2 — Защитный чехол
3 — Трехплечий рычаг выбора передач 4 — Шток вилок включения 1/2 и 3/4 передач 5 — Вилка включения 1/2 передач 6 — Вилка включения 3/4 передач 7 — Вилка включения 5-й передачи 8 — Шток вилки включения 5-й передачи 9 — Рычаг включения задней передачи

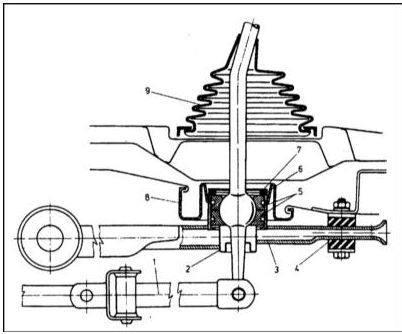

Шарнирная сборка привода механизма переключения передач
Шарнирная сборка привода механизма переключения передач

1 — Карданный шарнир
2 — Пыльник
3 — Реактивная штанга
4 — Резиновый упор
5 — Резиновые кольца
6 — Дистанционная шайба
7 — Стопорное кольцо
8 — Внутренний защитный кожух 9 — Наружный защитный кожух
