Снятие и установка промежуточного вала (дизельный двигатель)
Fiat Linea / Демонтаж силового агрегата и капитальный ремонт двигателя / Снятие и установка промежуточного вала (дизельный двигатель)

СНЯТИЕ


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите ремень привода ГРМ и зубчатое колесо промежуточного вала.

2. Замерив величину продольного хода вала, оцените его осевой люфт.


2. Замерив величину продольного хода вала, оцените его осевой люфт. Циферблатный измеритель следует закрепить на блоке цилиндров соосно валу, прижав плунжер к торцу цапфы последнего. В остальном процедура идентична таковой, описанной для распределительного вала. Если результат измерения превышает оговоренное в Спецификациях предельное значение для распределительного вала, произведите замену промежуточного вала.

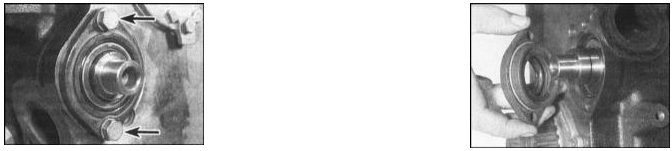

3. Выверните крепежные болты и снимите фланец промежуточного вала.

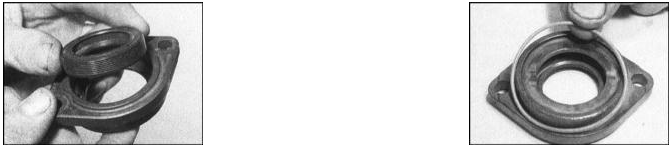

4. Снимите уплотнительное кольцо и извлеките сальник.


4. Снимите уплотнительное кольцо и извлеките сальник.

5. Извлеките промежуточный вал из блока цилиндров и проверьте состояние


5. Извлеките промежуточный вал из блока цилиндров и проверьте состояние приводной шестерни на его торце. В случае выявления дефектов или признаков чрезмерного износа зубьев вал придется заменить.

6. Если имели место утечки через сальник вала, проверьте состояние поверхности цапфы вала.


УСТАНОВКА


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте шейки и приводную шестерню маслом, затем аккуратно заправьте вал в блок цилиндров.

2. Запрессуйте новый сальник в гнездо фланца вала. В канавку с внутренней стороны фланца вложите новое уплотнительное кольцо.

3. Смажьте внутренние губки сальника чистым двигательным маслом м посадите фланец на цапфу вала. Удостоверьтесь в правильности посадки уплотнительного кольца, затем вверните крепежные болты и затяните их с требуемым усилием. Проверьте свободу вращения промежуточного вала.

4. Установите на место зубчатое колесо промежуточного вала и затяните болт ее крепления с требуемым усилием.
