Отопление и вентиляция
Отопление и вентиляция

Внимание!

• Для безопасного движения все окна должны быть очи- щены ото льда, снега и пара.

Только так гарантируется максимальный обзор.

Для этого вам необходимо научиться правильно испо- льзовать систему отопления и вентиляции для возмож- ности быстрого очищения
окон от пара или льда.

• Максимальная температура воздуха достигается при
полностью прогретом двига- теле.

Вентиляционные отверстия

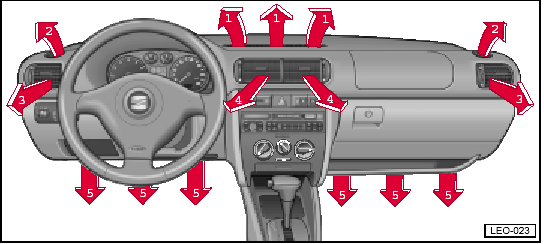

На иллюстрации показаны вентиля- ционные отверстия на торпедо.

Охлаждённый, нагретый или обыч- ный воздух подаётся в салон через все отверстия.

Работа отверстий настраивается с помощью выключателя C (см. иллюс- трацию на следующей странице).

Отверстия 3 и 4 открываются и зак- рываются независимо с помощью регуляторов по бокам.

Направление воздушного потока может быть настроено в вертикаль- ной или горизонтальной плоскости.

Управление
Управление

Выключатель A – регулятор температуры

Температура воздуха может быть уве- личена поворотом выключателя по часовой стрелке.

Выключатель B – регулятор интенсивности работы

Вентилятор может работать на одной из четырёх скоростей.

В позиции O вентилятор выключен.

C – Распределение потока

Отверстия 5 открыты.Поток в ноги


Отверстия 5 открыты.

Отверстия 3 и 4 должны быть зак- рыты, чтобы весь воздух шёл в ноги.

стеклоПоток на ветровое
стекло


В этой позиции вы не можете включить рециркуляцию воздуха (кнопка D).

Дополнительно можно открыть отверстия 3 для обдува боковых окон.

Отверстия 1 и 2 открыты.

отверстияПоток через воздушные
отверстия

Отверстия 1, 2 и 5 закрыты. Весь воздух идёт через отверстия 3 и 4.

Во всех позициях небольшие потоки воздуха могут идти через другие отверстия.

Кнопка D – Рециркуляция воздуха

В этом режиме воздух не поступает снаружи, а обращается внутри сало- на.

Эта фунция предотвращает попа- дание выхлопных газов в салон авто- мобиля. Вы не должны слишком долго использовать эту функ- цию.


Если окна начнут запотевать, немедленно отключите рецир- куляцию нажатием на кнопку или переводом выключателя распределения в позицию

Инструкции по работе.


Инструкции по работе

Оттаивание лобового стекла и боковых окон
• Выключатель B в положении III.

• Выключатель A полностью вправо.

• Выключатель C в ......................• Настройте отверстия 3 на обдув
• Настройте отверстия 3 на обдув боковых окон.

Обогрев запотевшего лобо- вого стекла и боковых окон

Когда из-за высокой влажности воз- духа окна запотевают, например, во время дождя, рекомендуются сле- дующие положения выключателей: • Выключатель B в положении II или III.

• Выключатель A, в случае необхо- димости, в зоне отопления.

• Выключатель C между и
• Настройте отверстия 3 на обдув
• Настройте отверстия 3 на обдув боковых окон.

Быстрый обогрев салона

• Выключатель B в положении III.

• Выключатель C в.......................• Выключатель A максимально по-
• Выключатель A максимально по- вёрнут по часовой стрелке.

• Откройте отверстия 3.

Поддержание комфортной те- мпературы воздуха в салоне

После того, как окна станут прозрач- ными и воздух в салоне нагреется до нужной температуры, рекомендуются следующие положения регуляторов: • Выключатель B в положении II или III.

• Выключатель A - по необходимос- ти.

• Выключатель C в ......................• Настройте отверстия 3.
• Настройте отверстия 3.

Вентиляция (подача свежего воздуха)

При следующих положениях выклю- чателей поток свежего воздуха пода- ётся через отверстия 3 и 4: • Выключатель B по желанию (положе- ние IIII для максимального по-тока).

• Выключатель A до упора против ча- совой стрелки.

• Выключатель C в.......................• Отверстия 3 и 4 открыты.
• Отверстия 3 и 4 открыты.

При необходимости выключатель C может быть переведён в другую пози- цию.

Общие замечания

• Для того, чтобы системы отопления и вентиляции могли работать нор- мально, впускное отверстие для воз- духа перед лобовым стеклом никогда не должно быть закрыто льдом, сне- гом или листьями.

• Чтобы предотвратить запотевание окон, при медленной езде вентилятор также должен работать на малых скоростях.

• Для предотвращения попадания выхлопных газов в салон автомобиля используйте функцию рециркуляции воздуха. Вы не должны слишком долго использовать эту функ- цию, иначе окна могут запотеть.

Воздушный* фильтр очищает воздух (выхлопы, пыль). Просто перемести- те выключатель в позицию 0, когда воздух снаружи загрязнён.

• Элементы воздушного фильтра должны заменятся в соответствии с Планом Сервисного Обслуживания.
