Система ABS, с системой VSCLancia Ypsilon / Схемы электрических соединений / Система ABS, с системой VSC

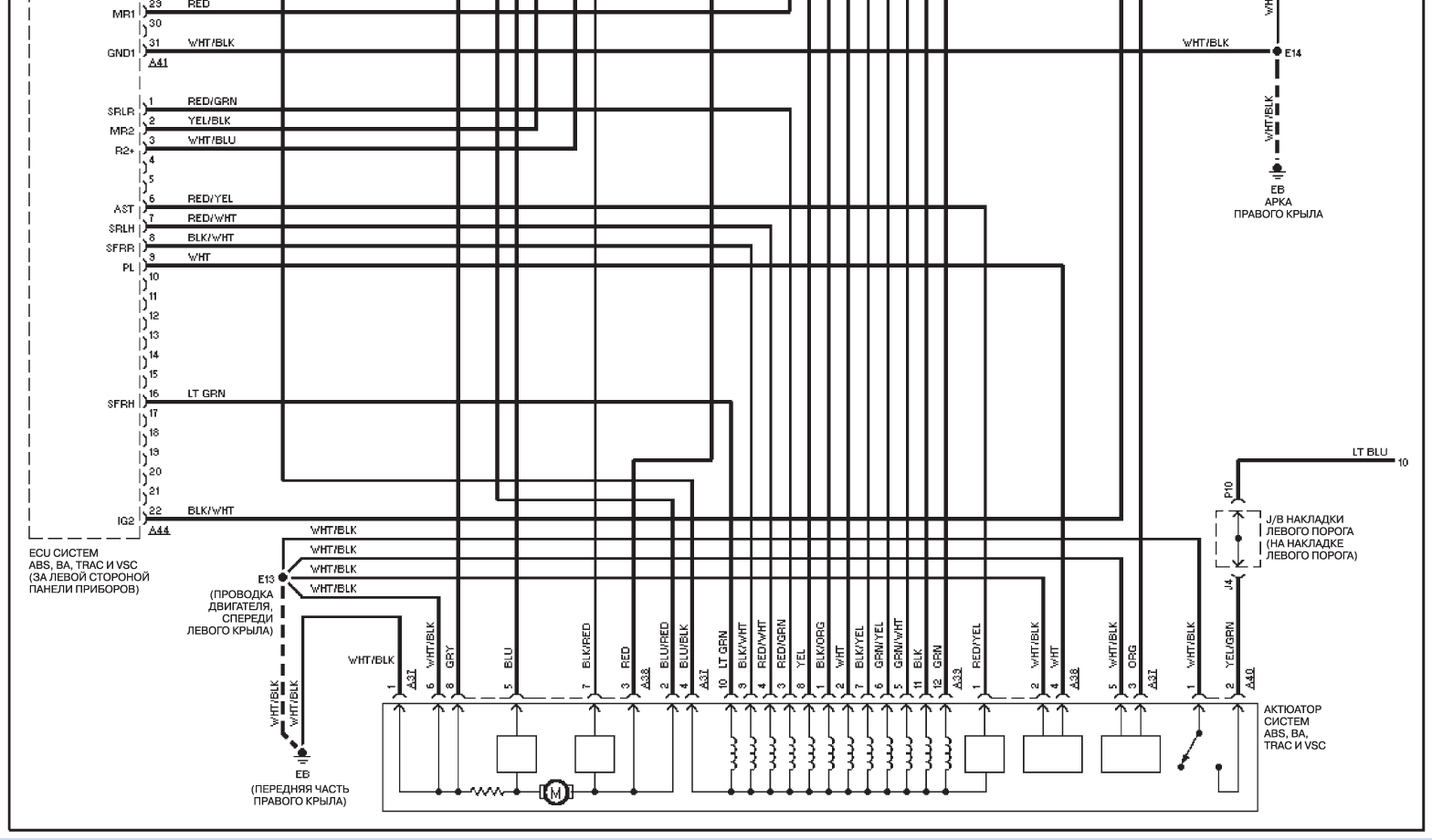

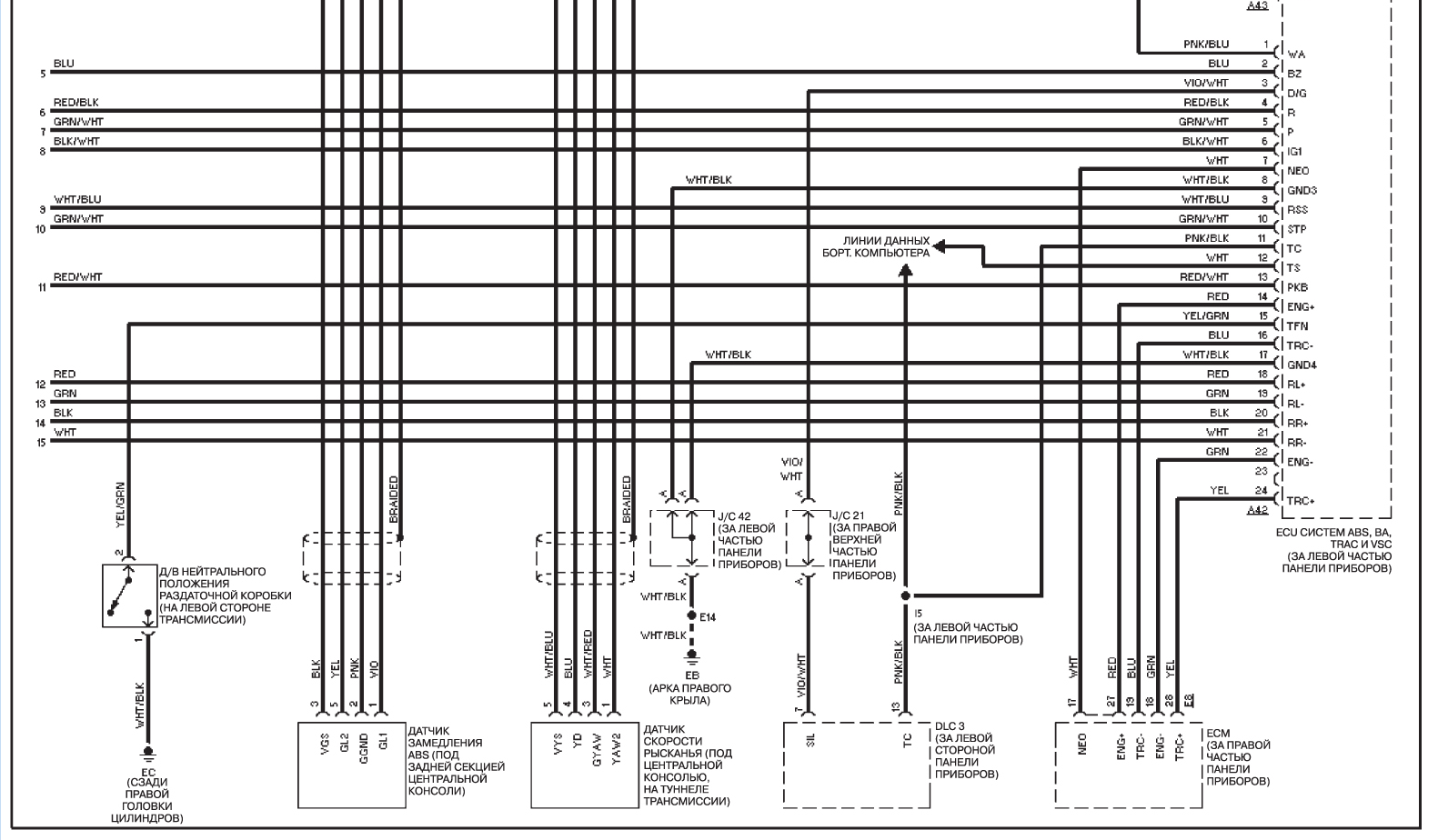

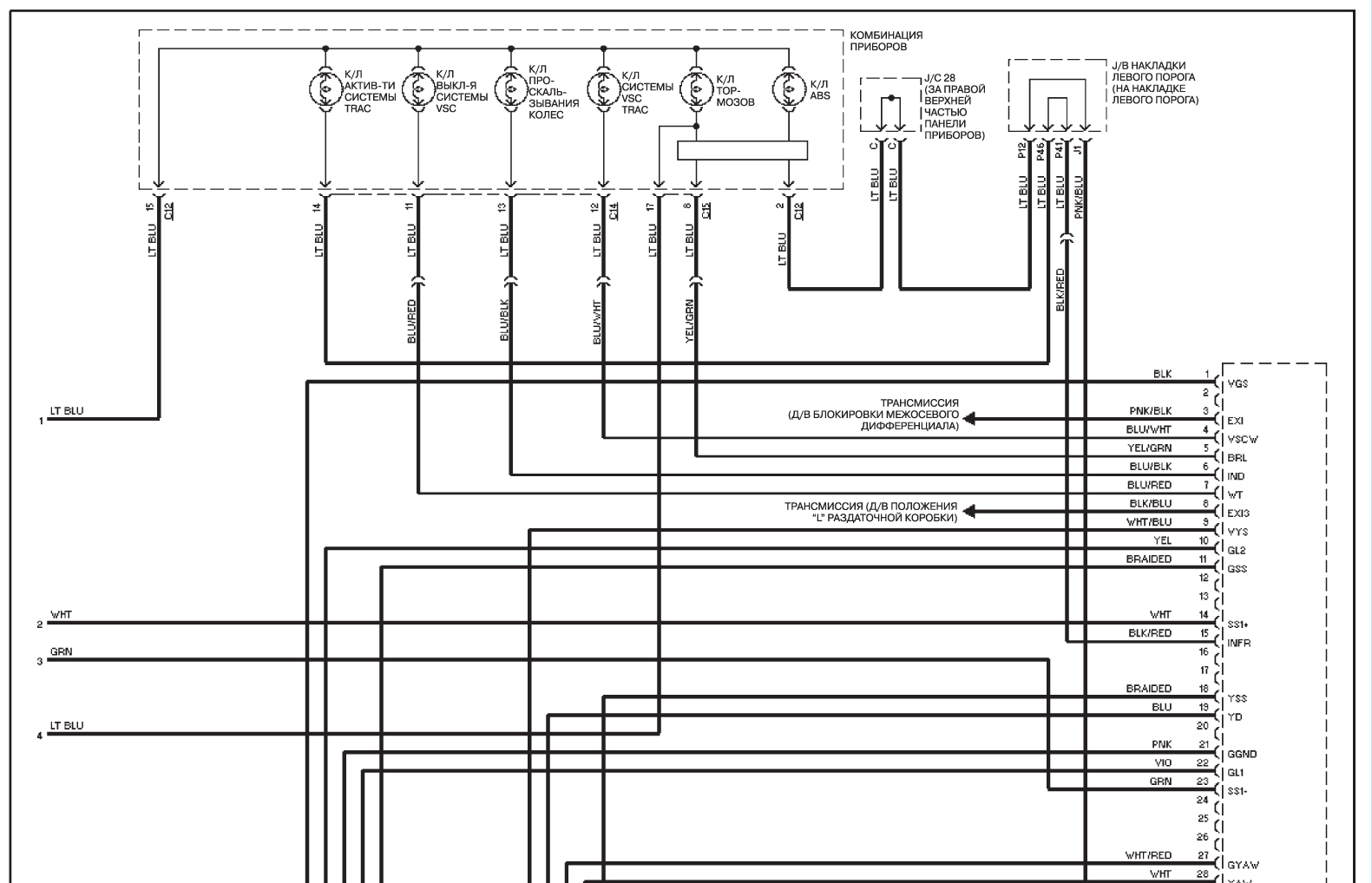

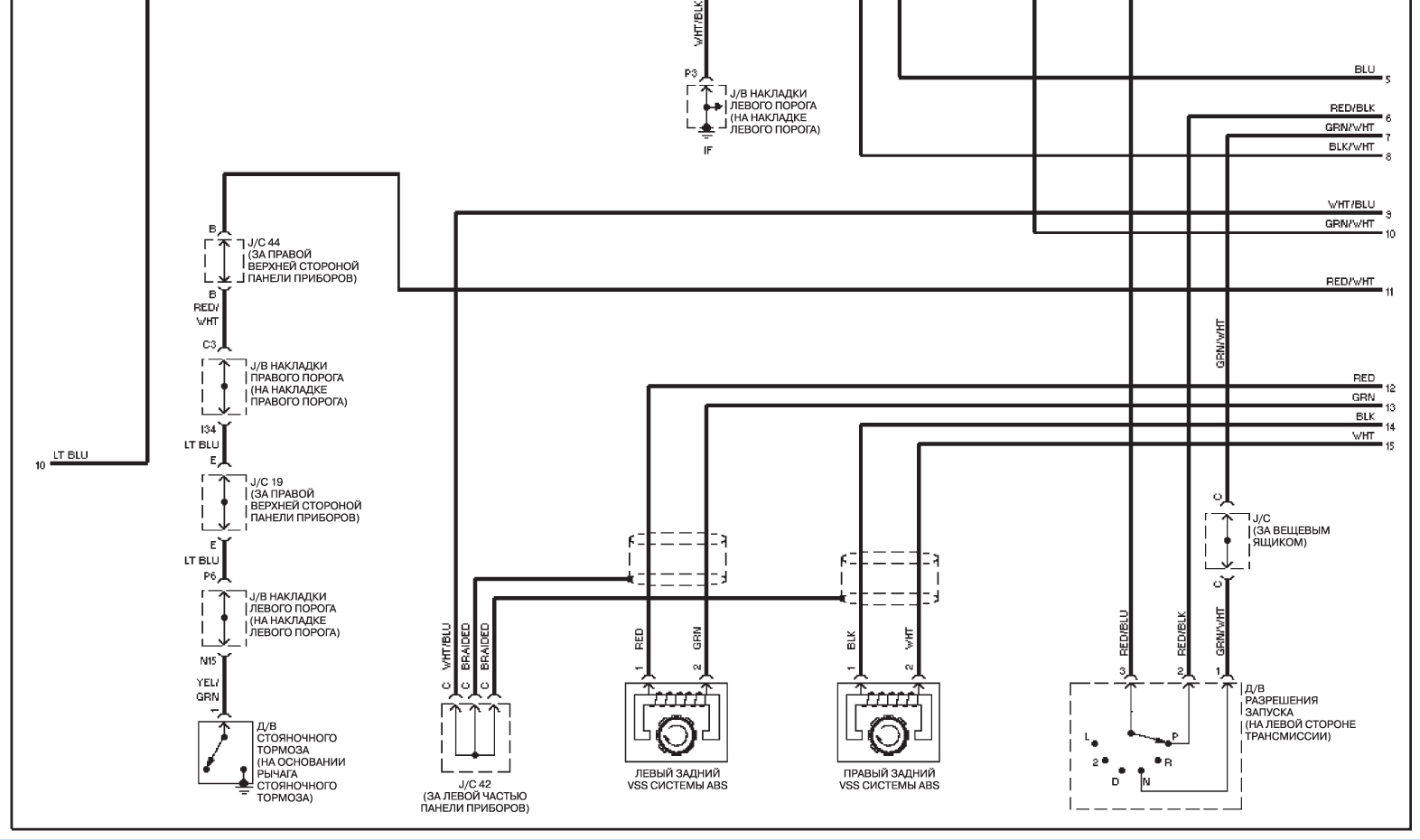

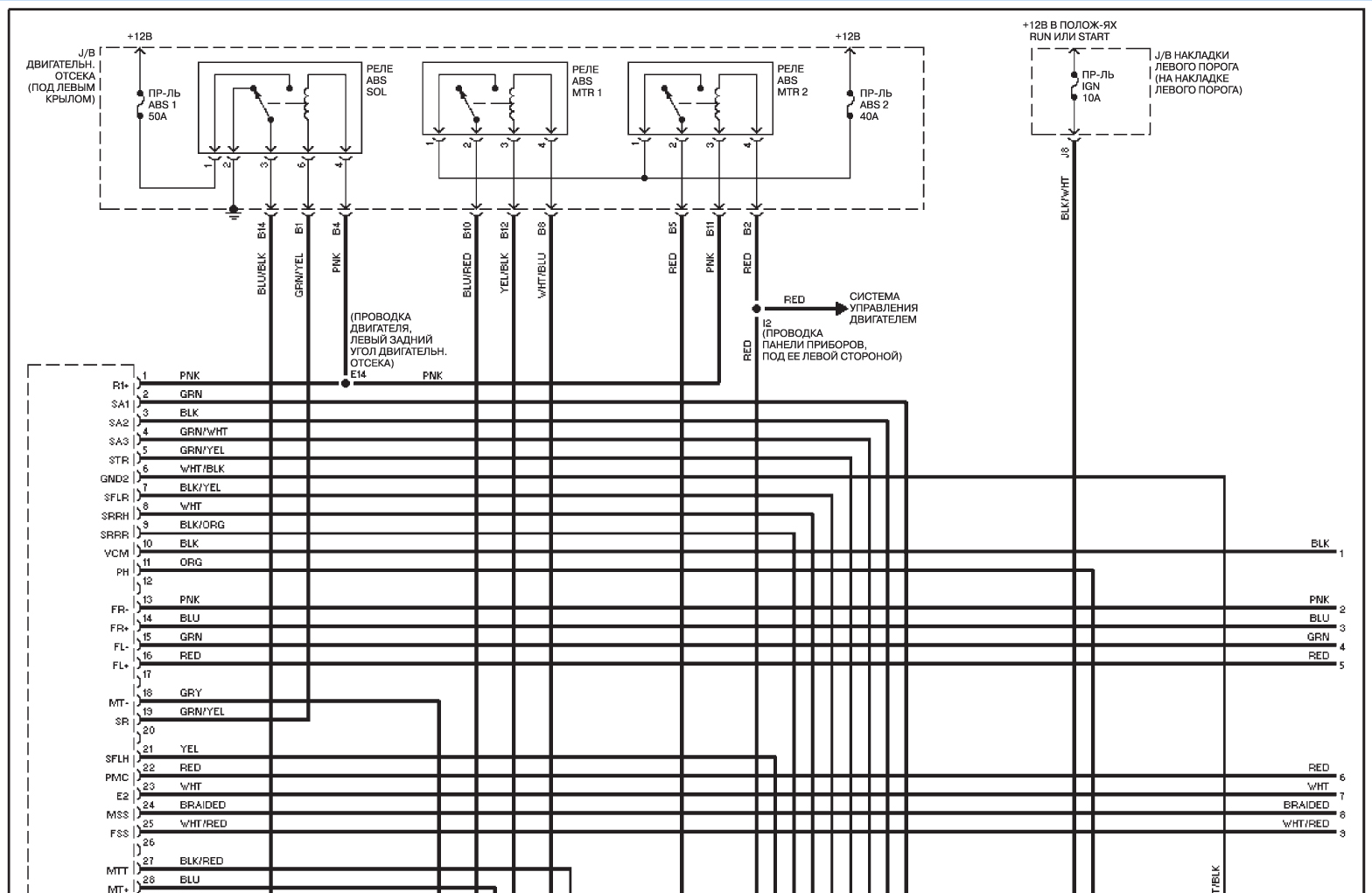

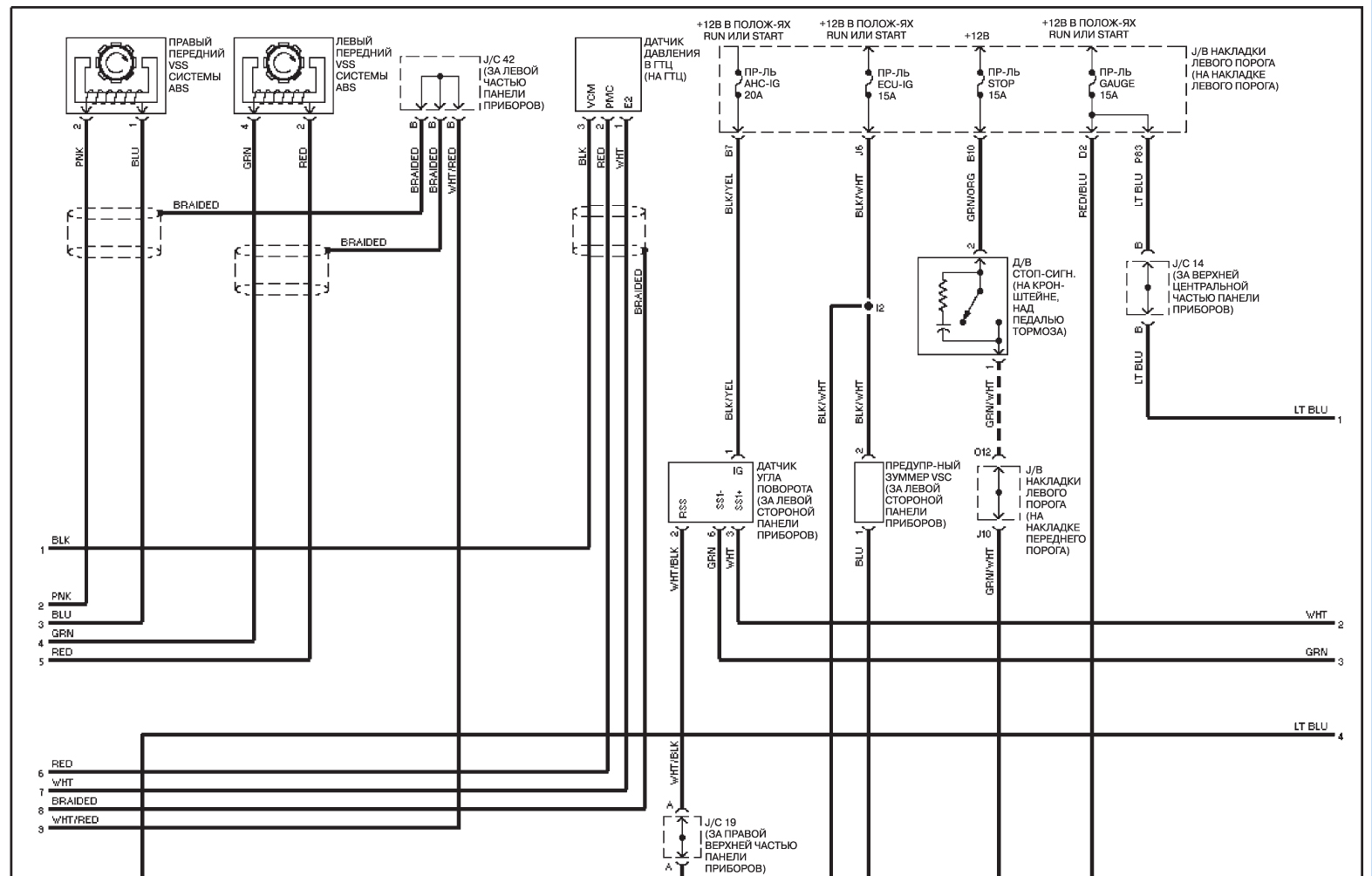

Система ABS, с системой VSC
