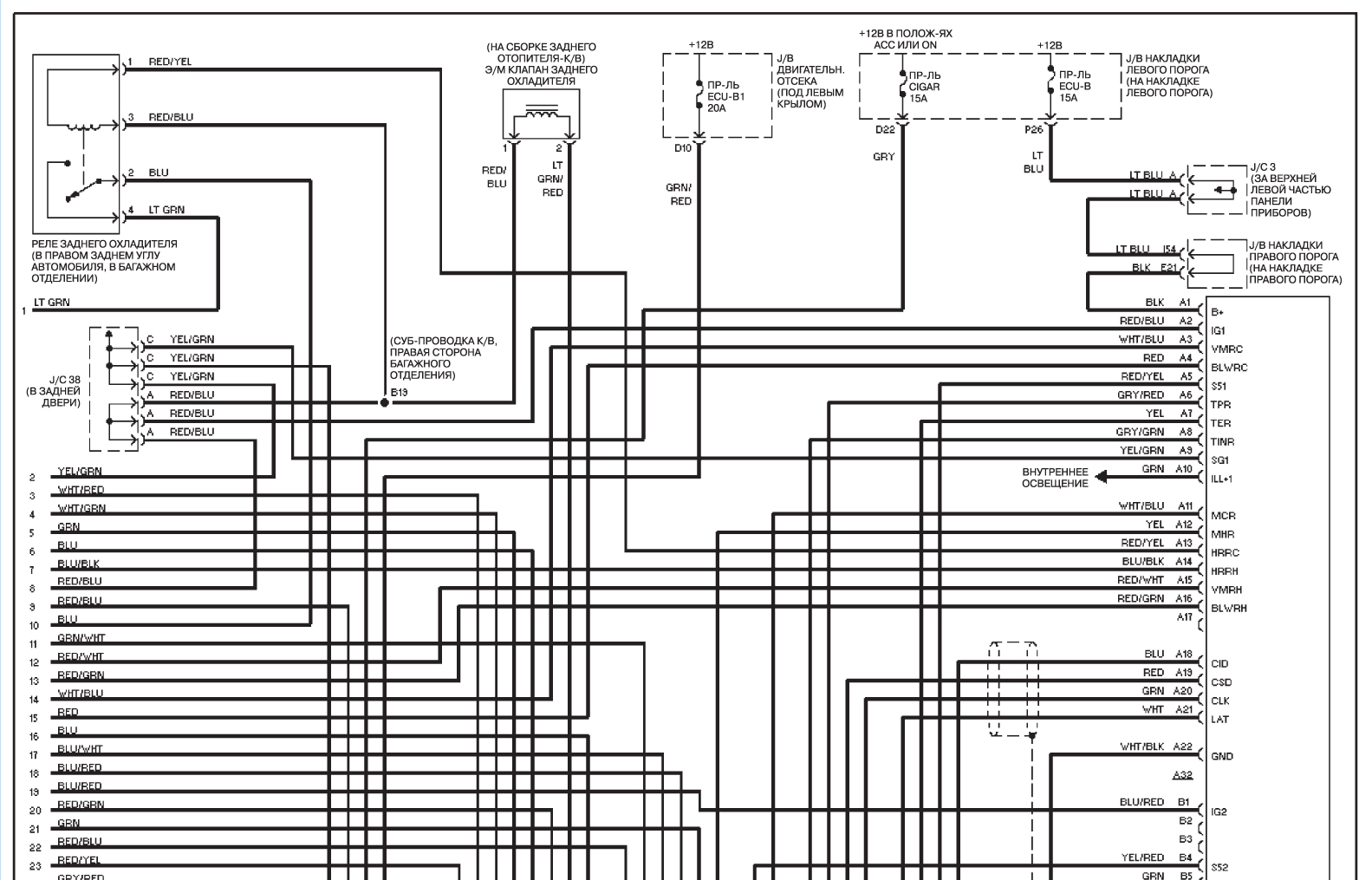

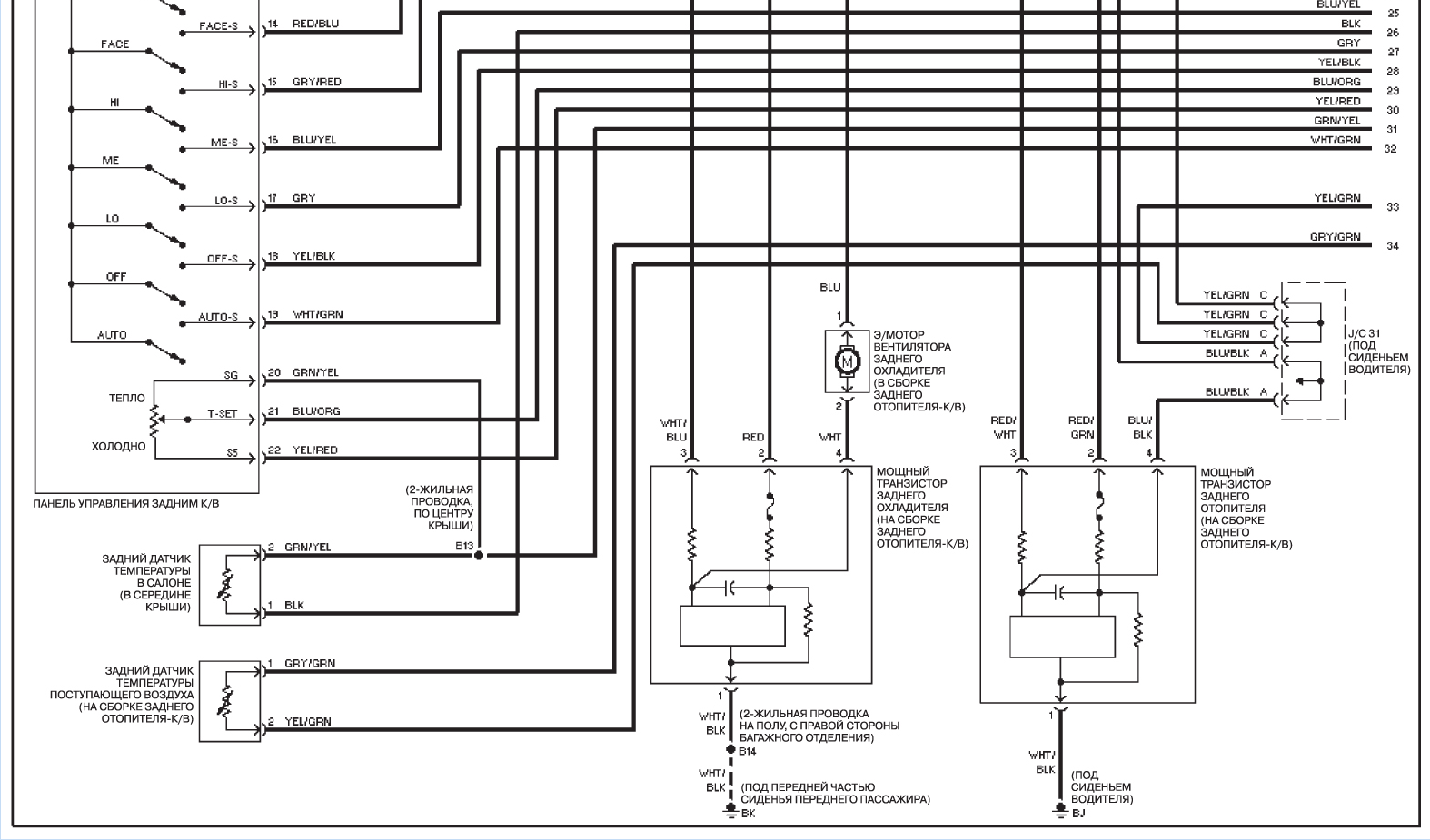

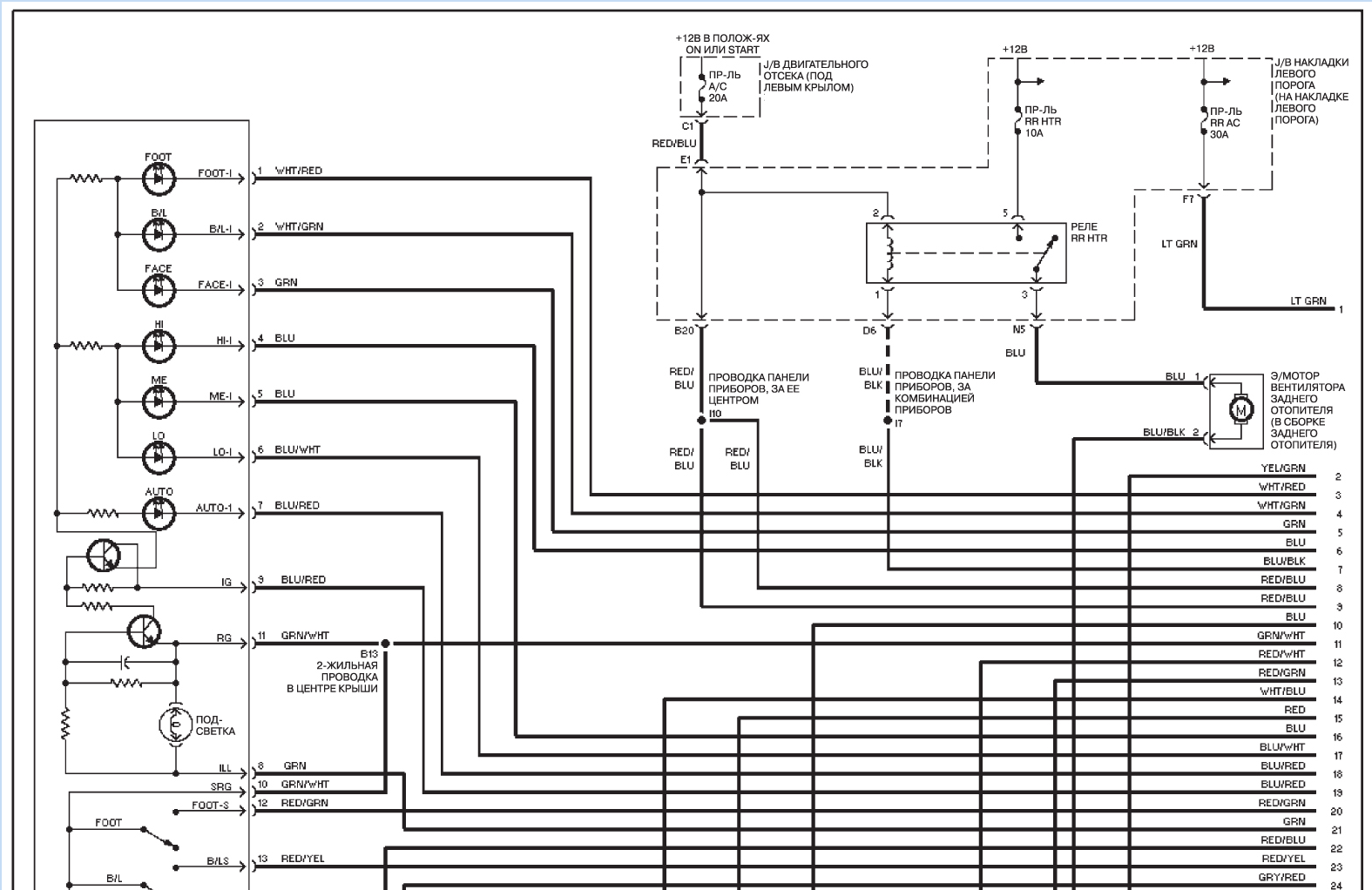

Задний К/В, без системы навигации
Lancia Ypsilon / Схемы электрических соединений / Задний К/В, без системы навигации



Задний К/В, без системы навигацииЗадний К/В, без системы навигации
Задний К/В, без системы навигации
