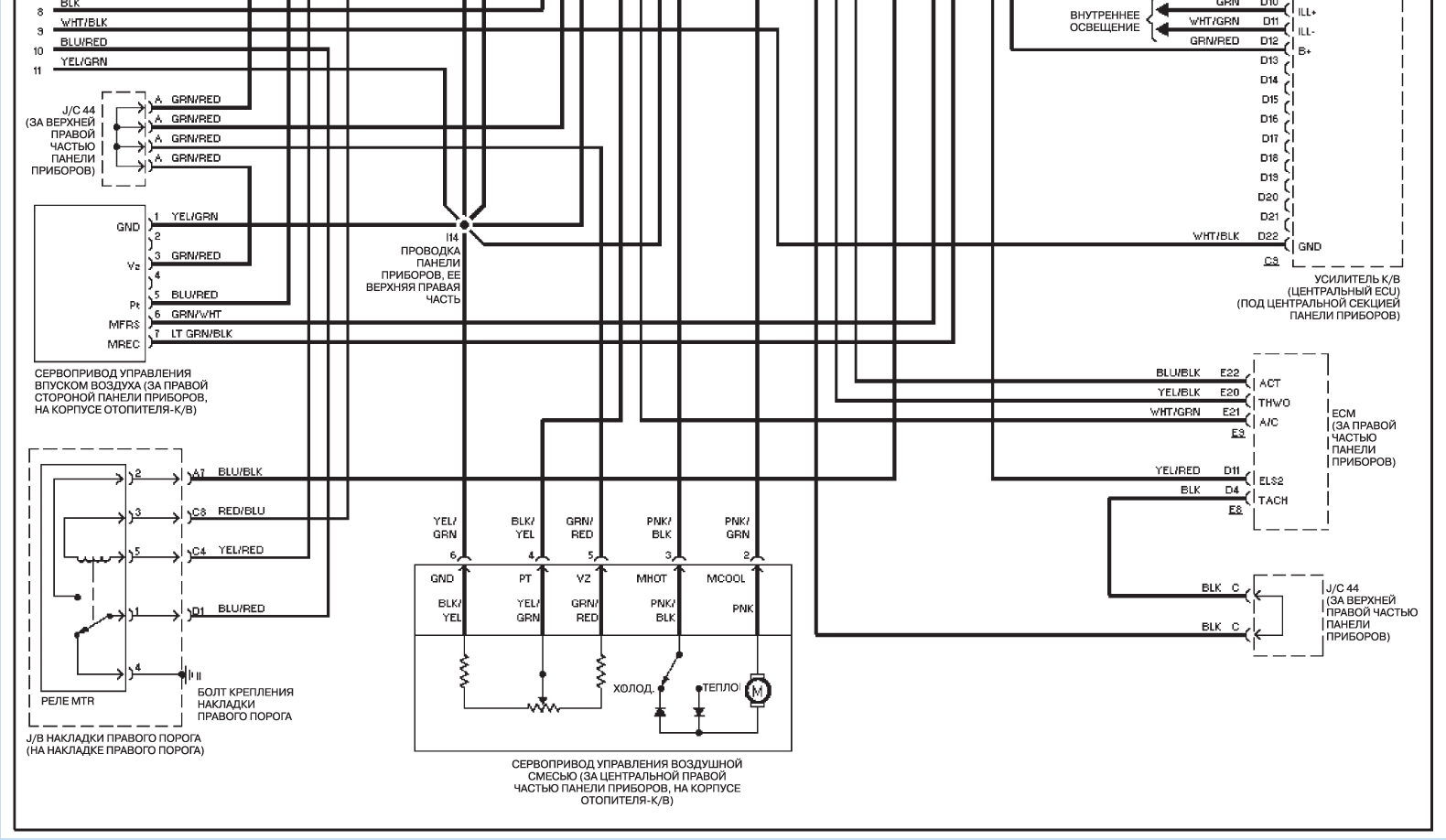

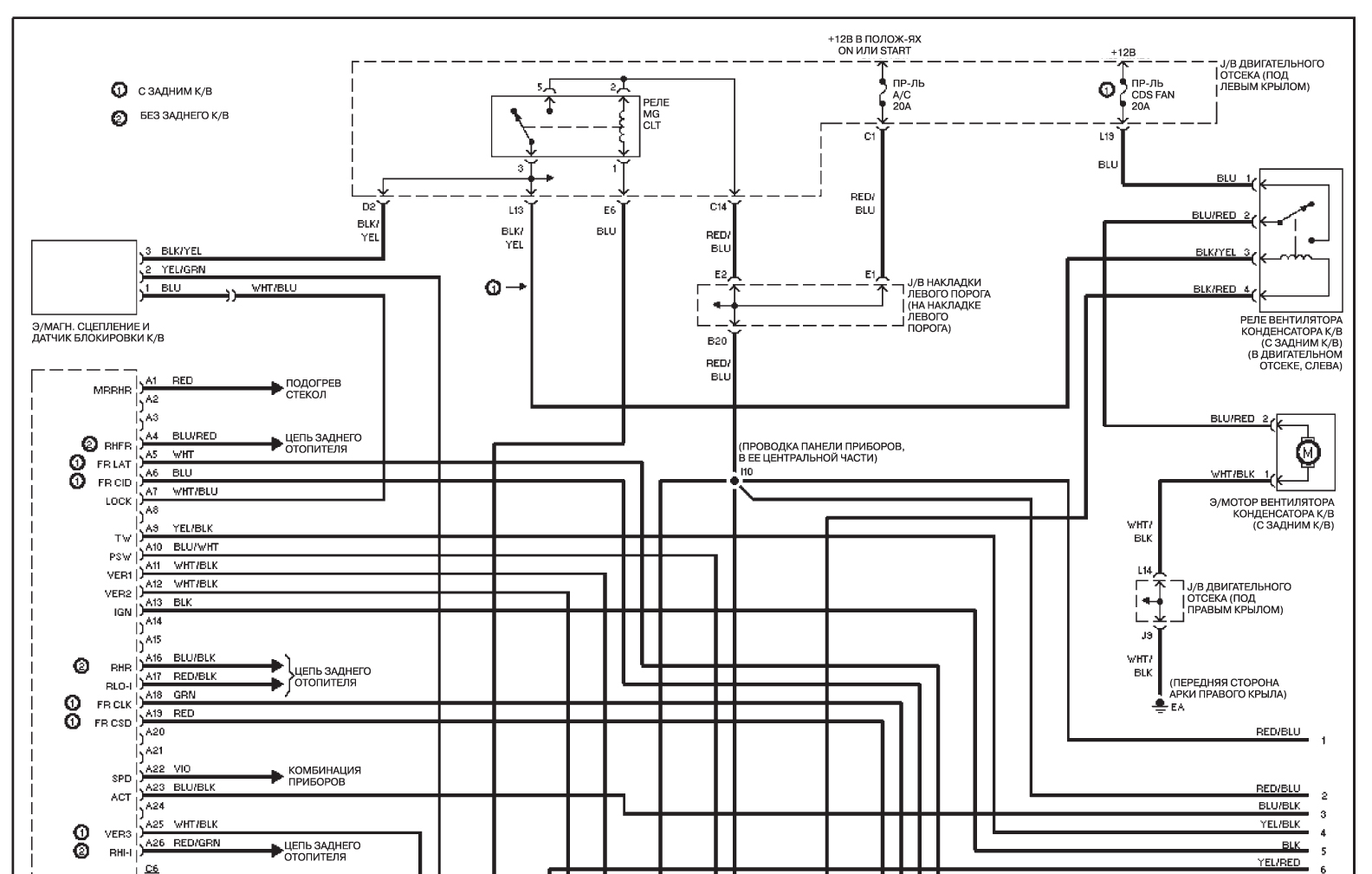

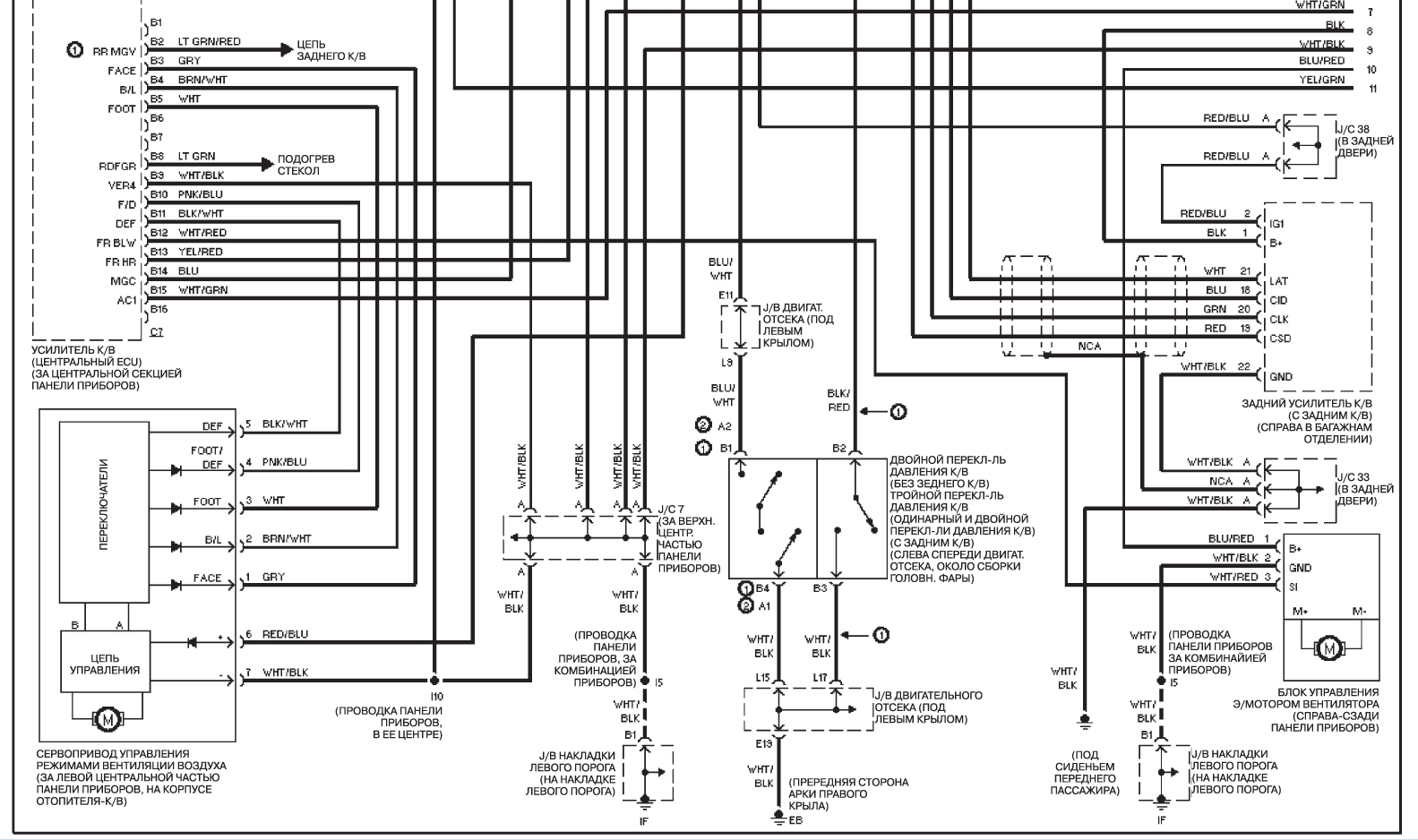

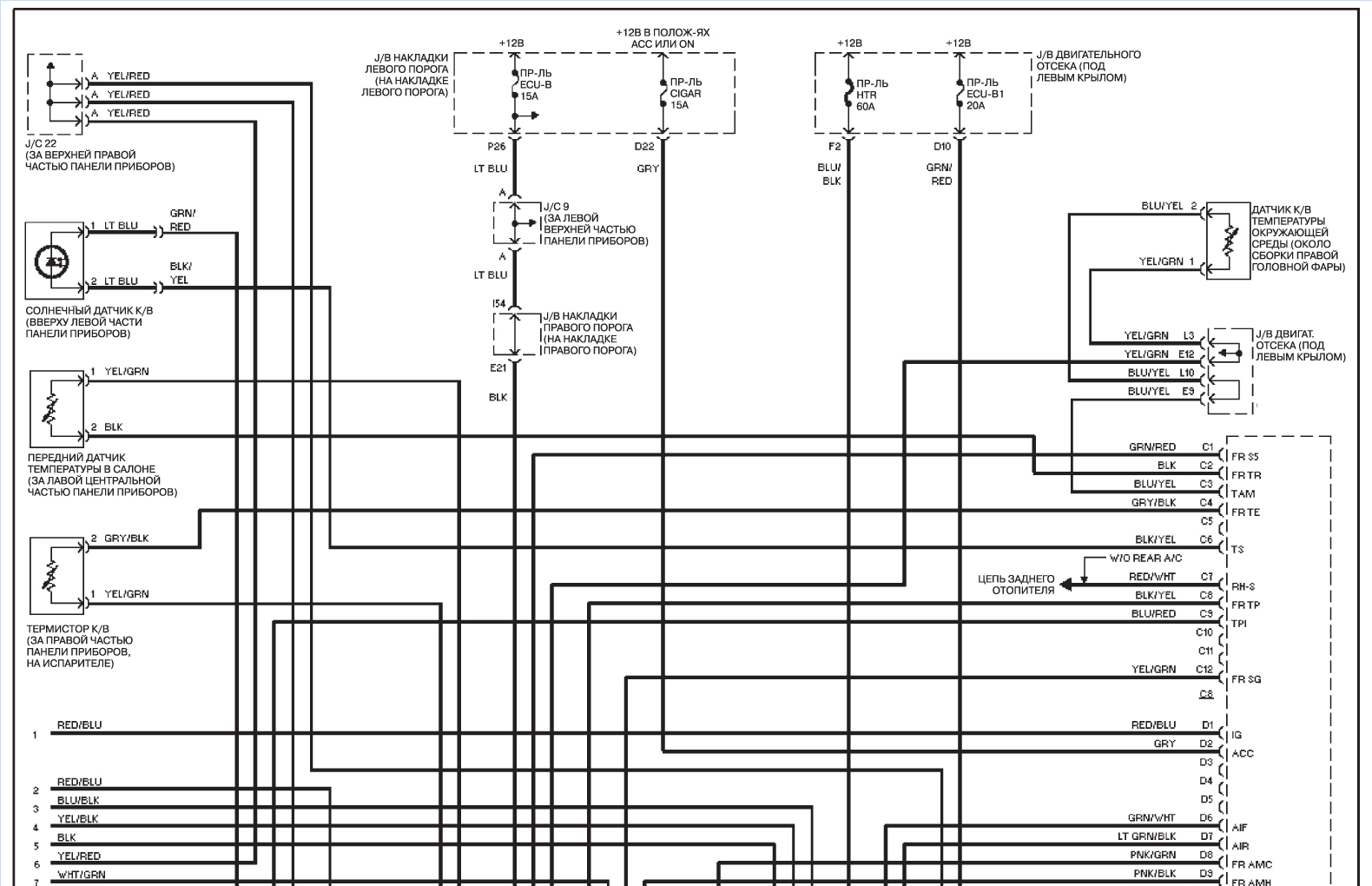

Передний К/В, без системы навигации
Lancia Ypsilon / Схемы электрических соединений / Передний К/В, без системы навигации



Передний К/В, без системы навигацииПередний К/В, без системы навигации
Передний К/В, без системы навигации
