Передний К/В, с системой навигацииLancia Ypsilon / Схемы электрических соединений / Передний К/В, с системой навигации

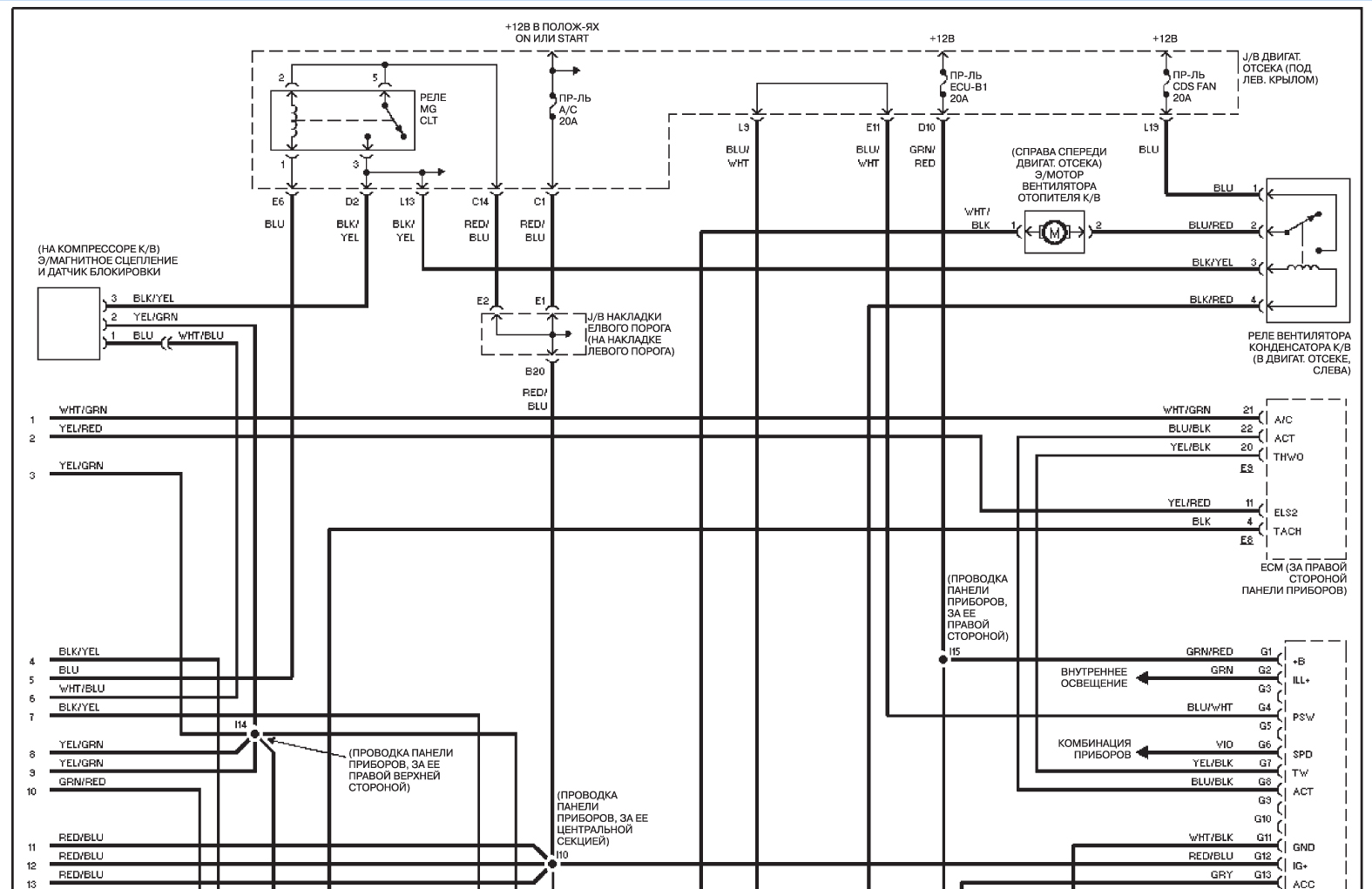

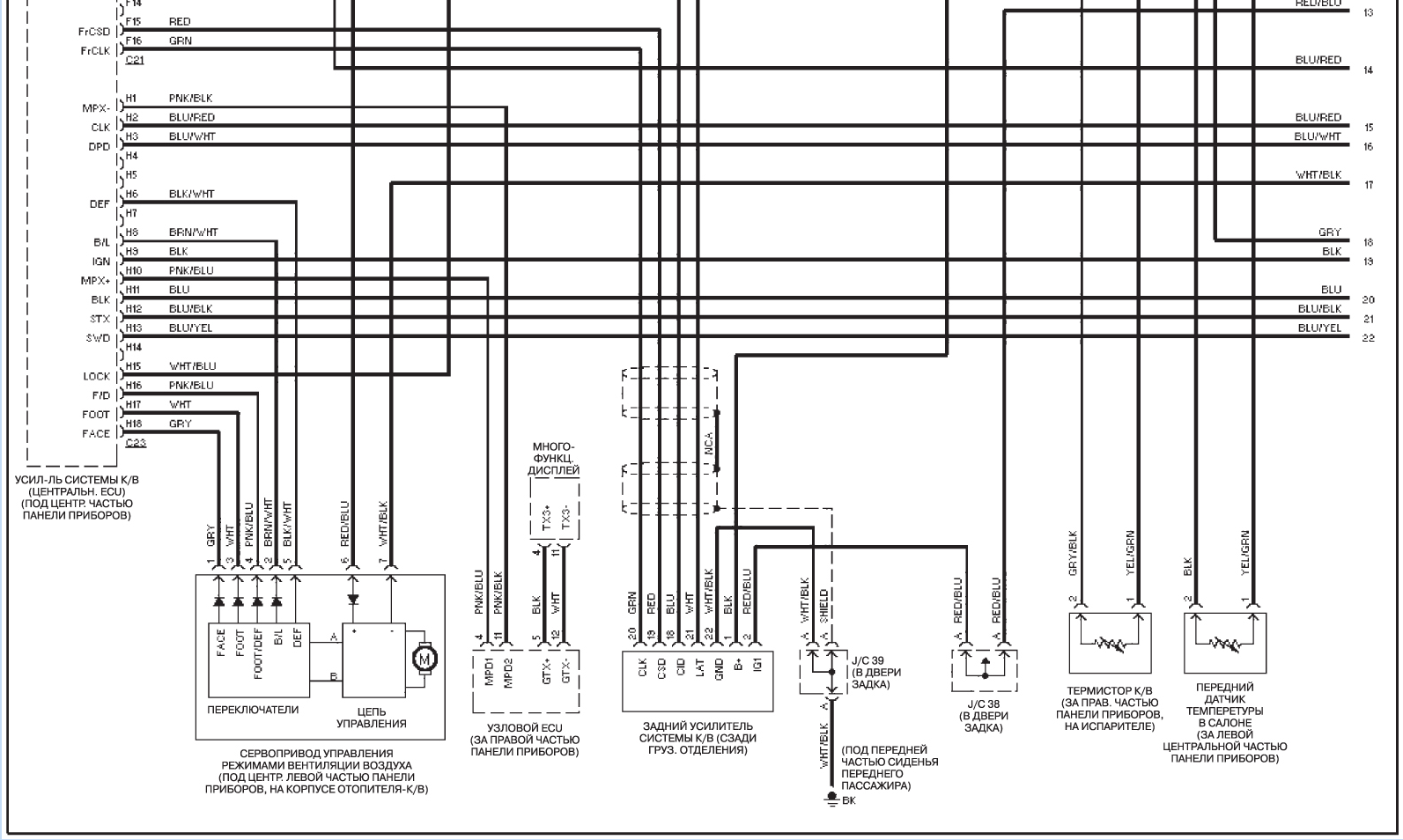

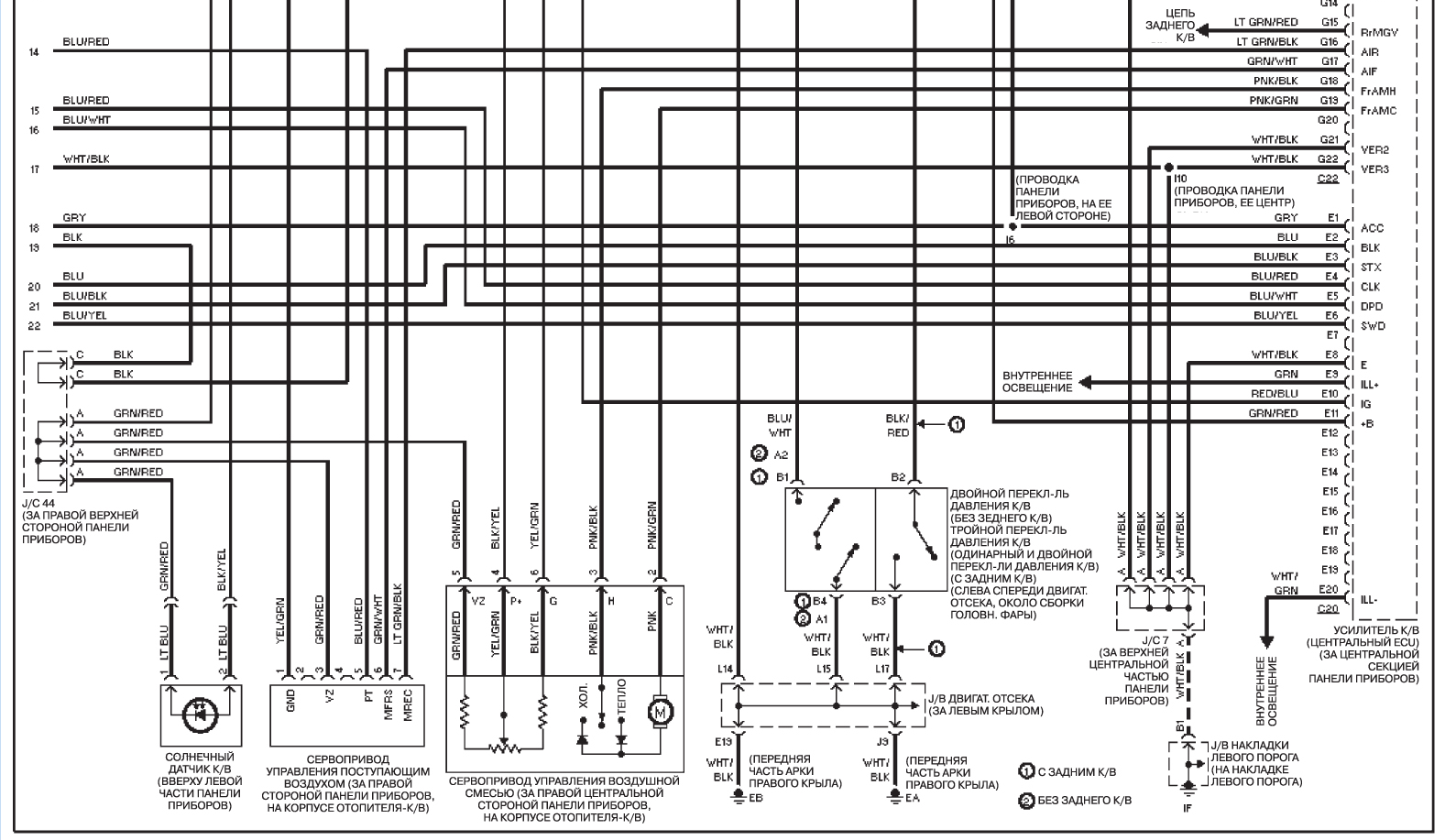

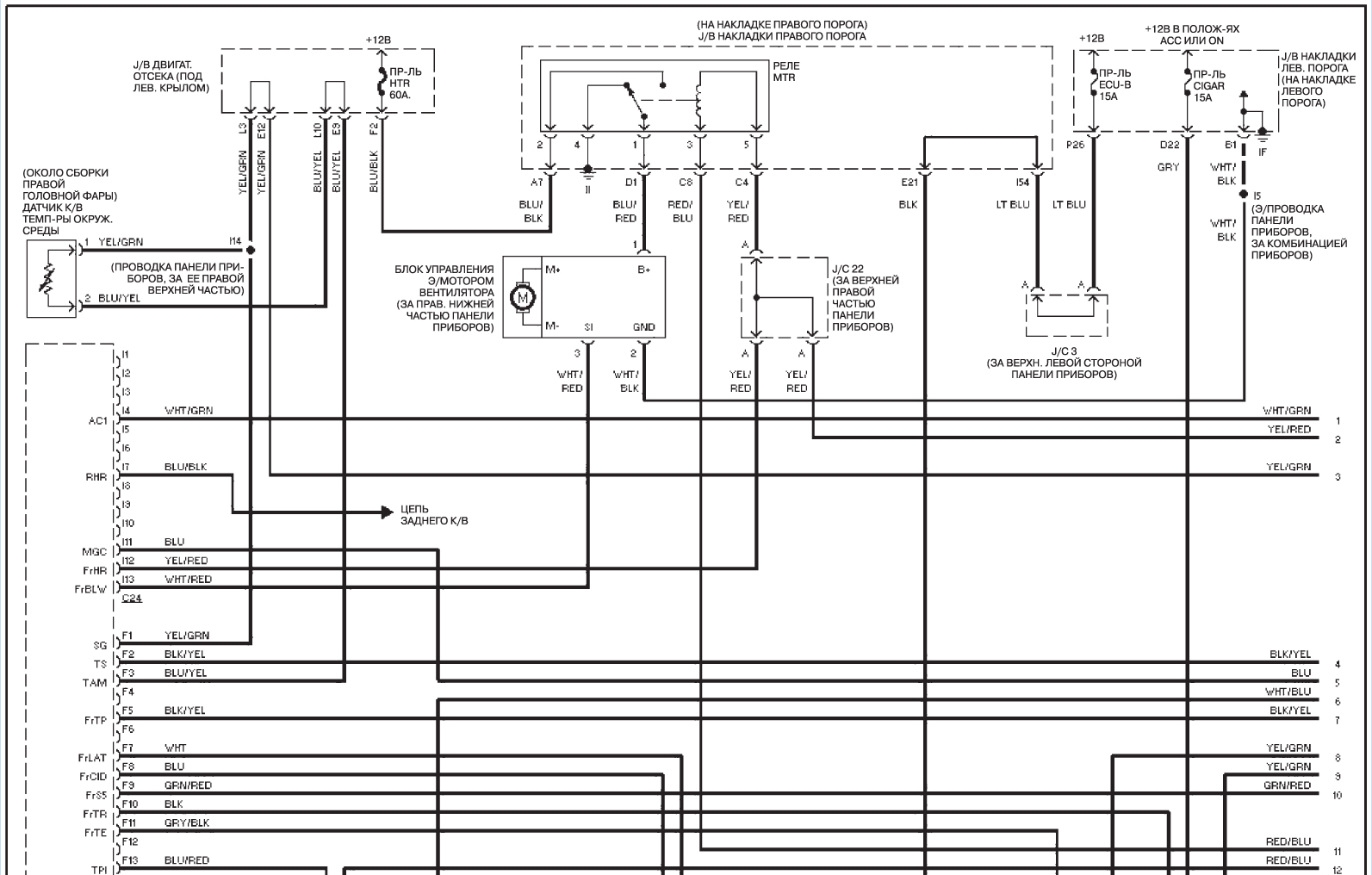

Передний К/В, с системой навигации
