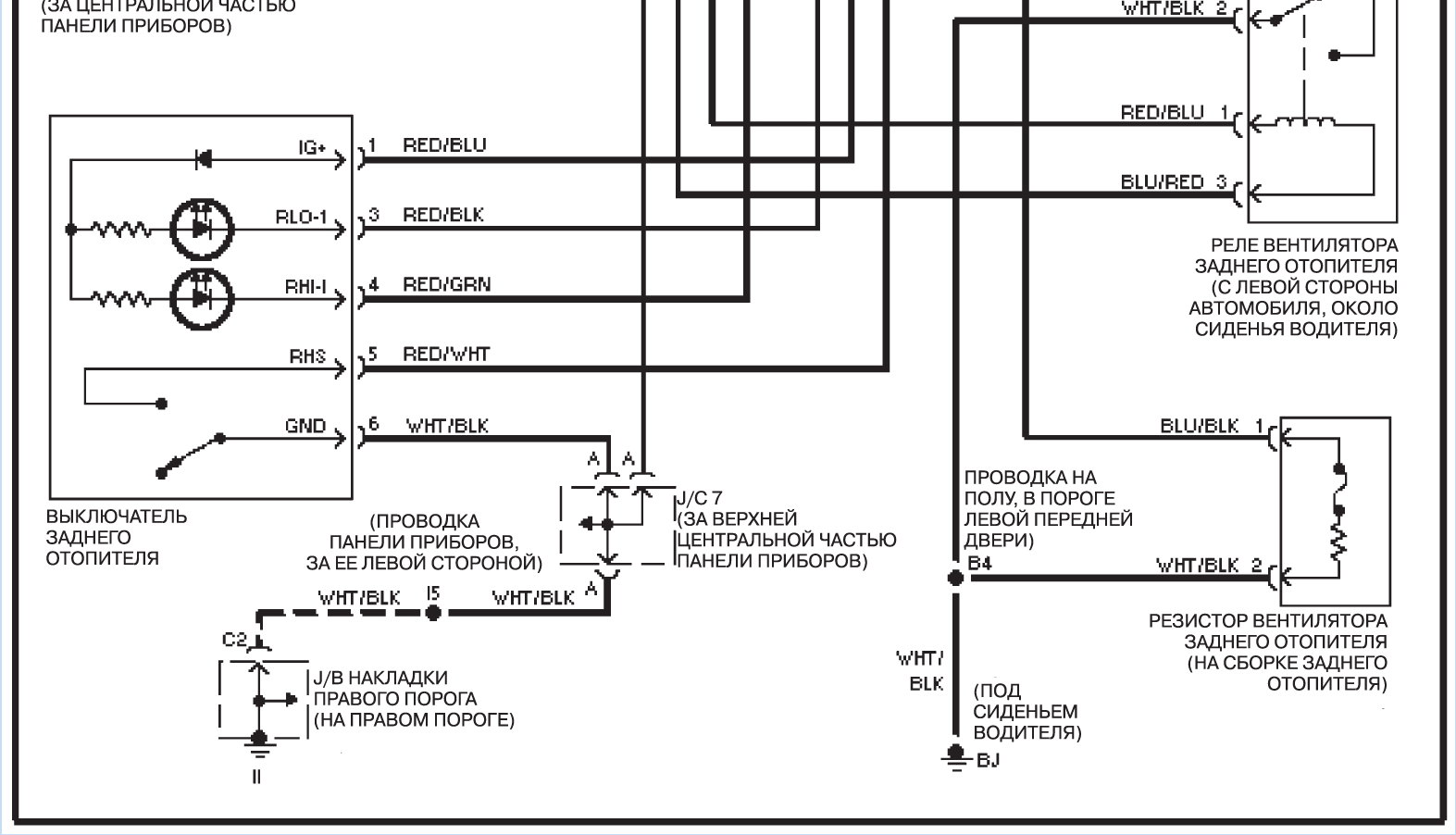

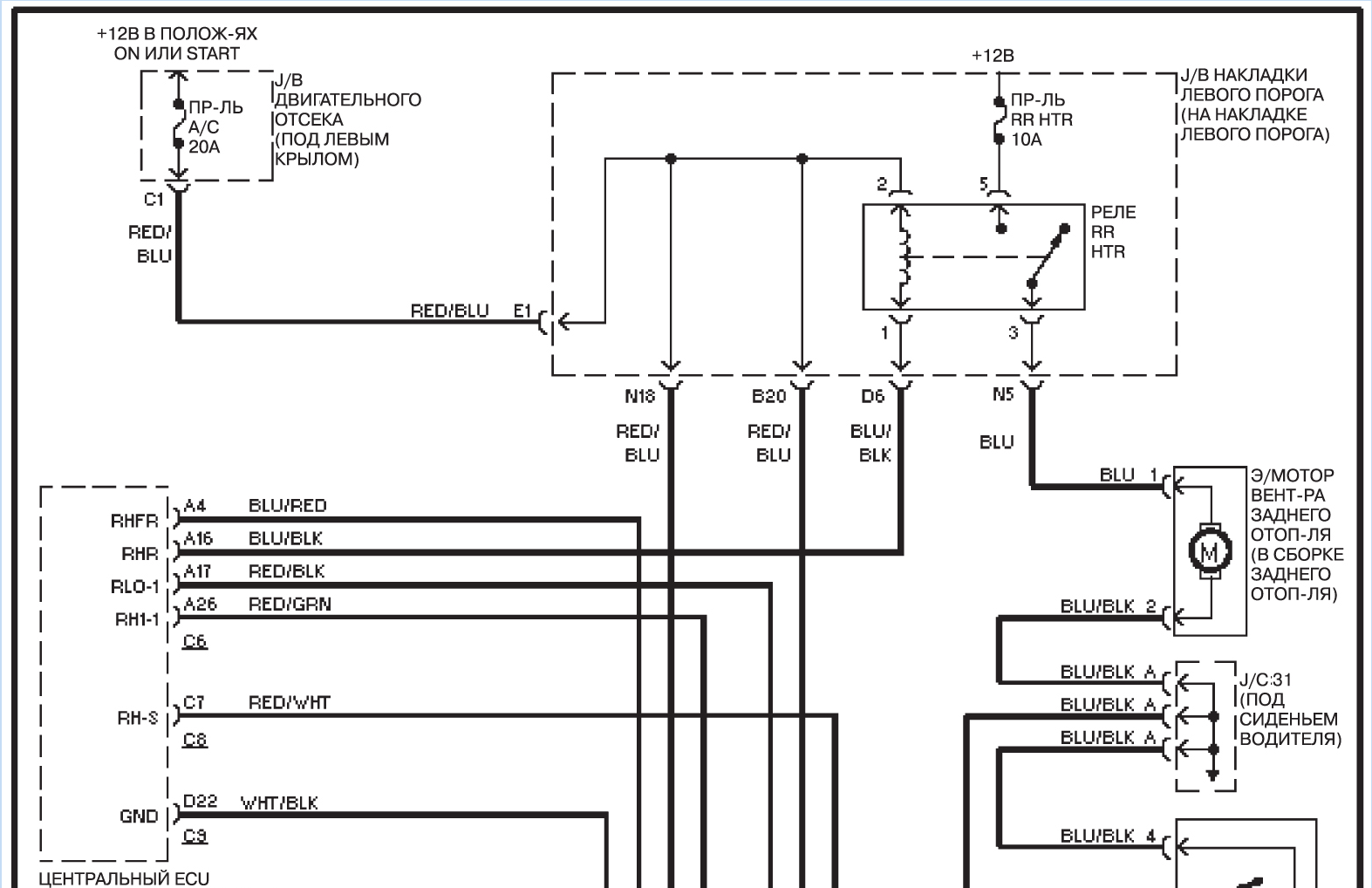

Задний отопитель, без системы навигации
Lancia Ypsilon / Схемы электрических соединений / Задний отопитель, без системы навигации

Задний отопитель, без системы навигацииЗадний отопитель, без системы навигации
Задний отопитель, без системы навигации
