Задний отопитель, с системой навигацииLancia Ypsilon / Схемы электрических соединений / Задний отопитель, с системой навигации

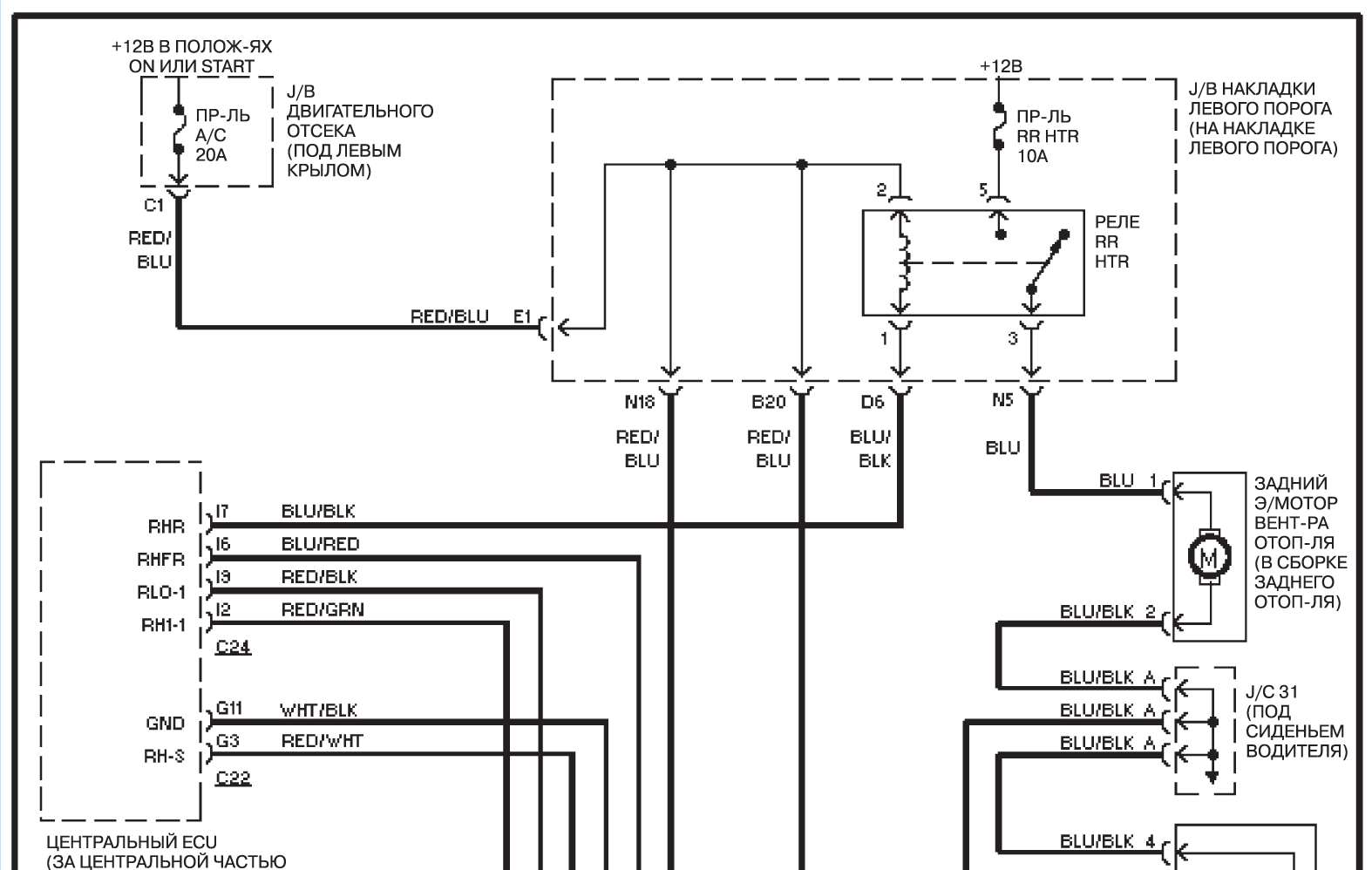

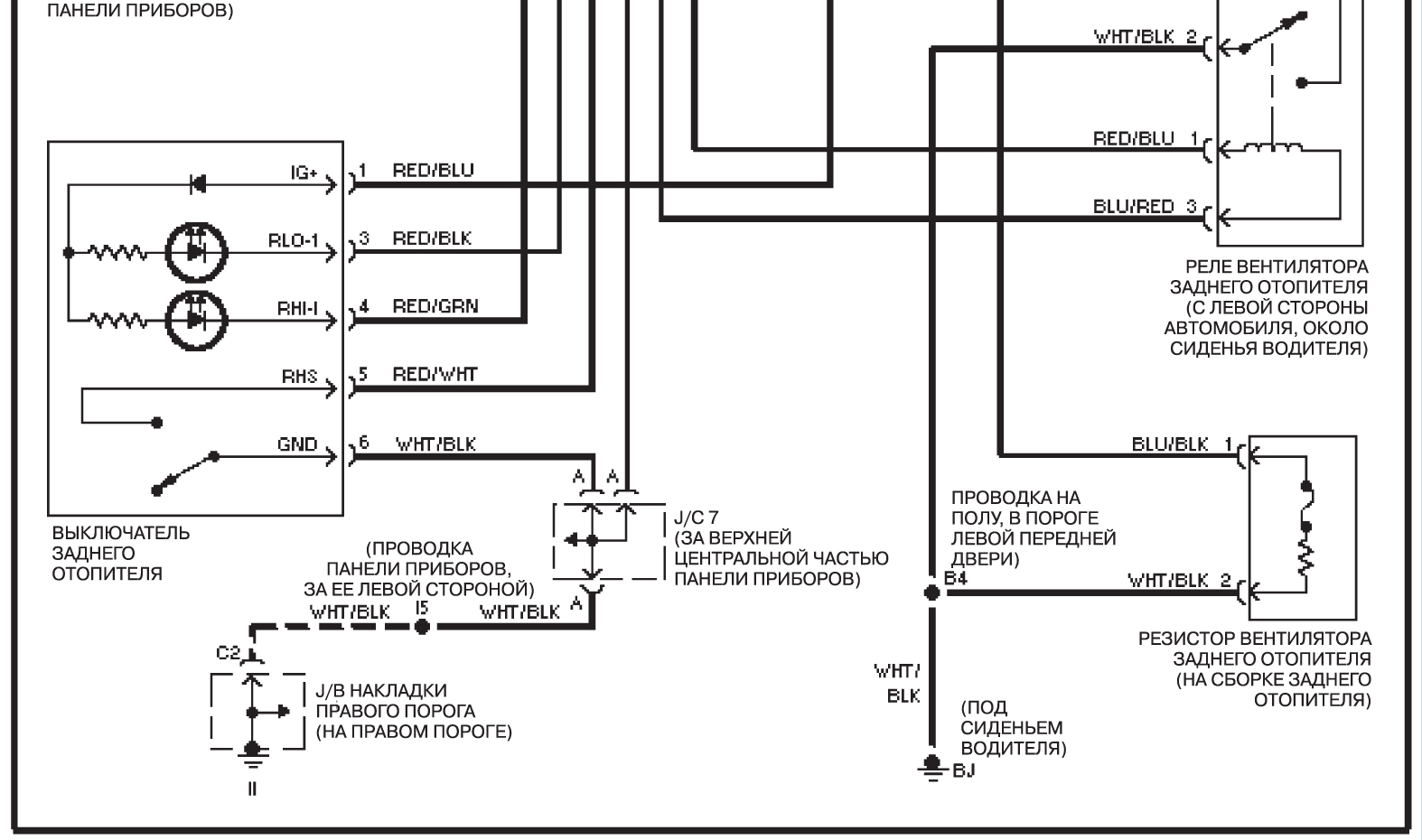

Задний отопитель, с системой навигации
