Общая информация

Ввиду ограниченности места включить в настоящее Руководство схемы электрических соединений всех систем электрооборудования не представляется возможным. По этой причине ниже приведены лишь наиболее основные схемы, позволяющие в максимальной степени подробно разобраться в принципе действия основных систем электрооборудования и бортовых потребителей электроэнергии.


Прежде чем приступать к диагностике отказа какого-либо из контуров, проверьте состояние защищающих его предохранителей и прерывателей цепи (если последние предусмотрены). Удостоверьтесь в полноте заряда батареи и проверьте качество контактных соединений идущих от ее клемм проводов (см. Главу Настройки и текущее обслуживание автомобиля).


При поиске отказа конкретного контура в первую очередь также проверяйте качество контактных соединений его электропроводки. При рассоединении электрических разъемов старайтесь тянуть только за их корпуса, а ни в коем случае не за жгут проводов.

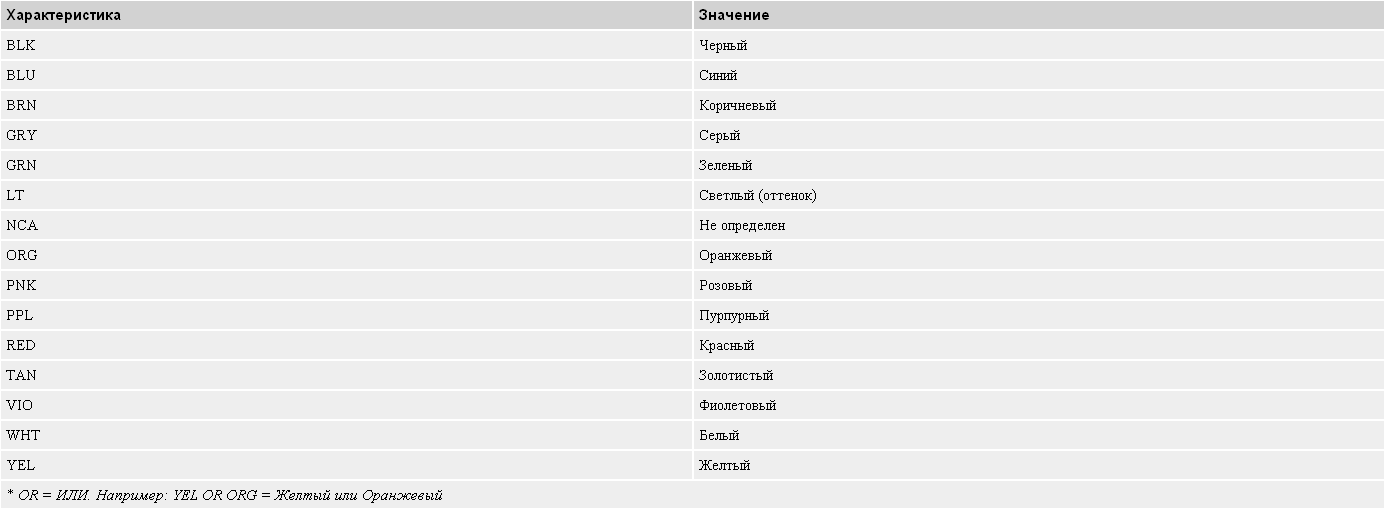

Обозначения цветов изоляции электропроводки*

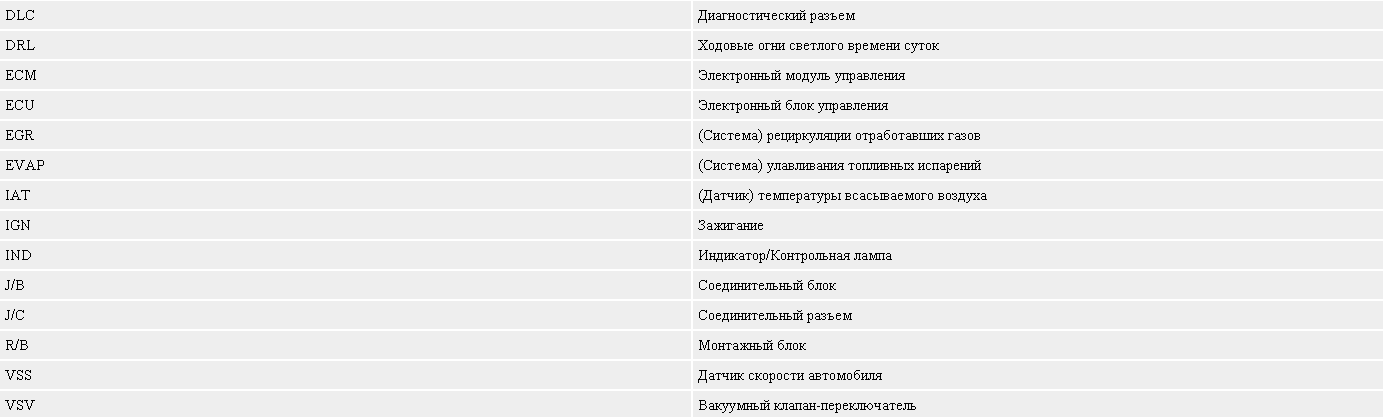

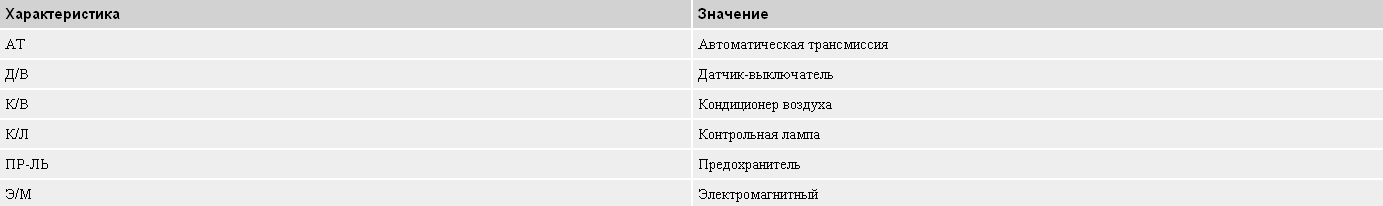

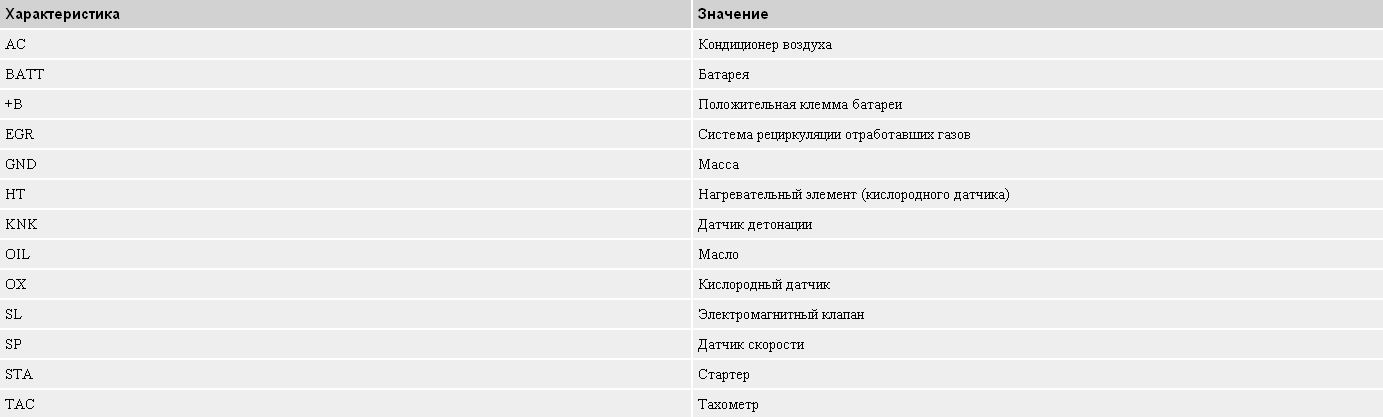

Список используемых в обозначениях на схемах аббревиатур


Список используемых в обозначениях на схемах аббревиатур

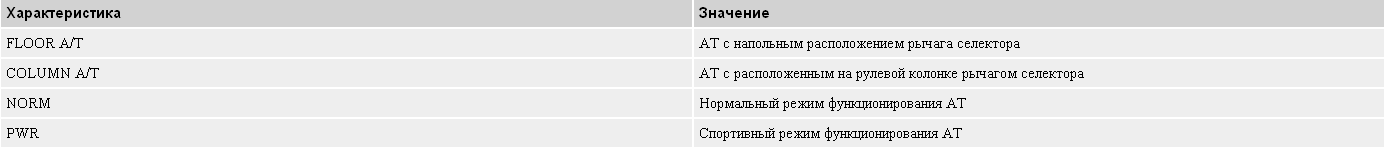

Автоматическая трансмиссия


Автоматическая трансмиссия

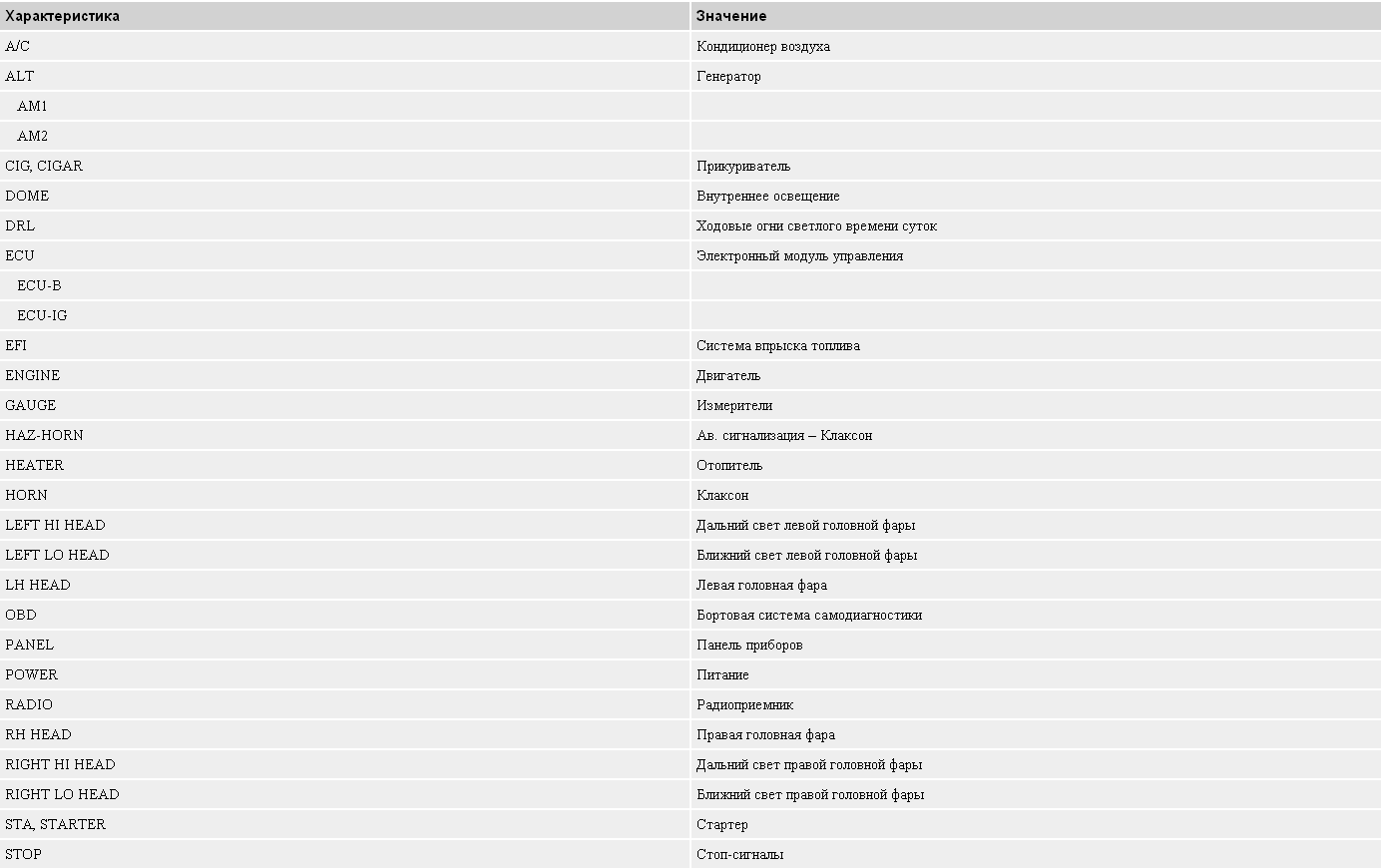

Предохранители


Предохранители

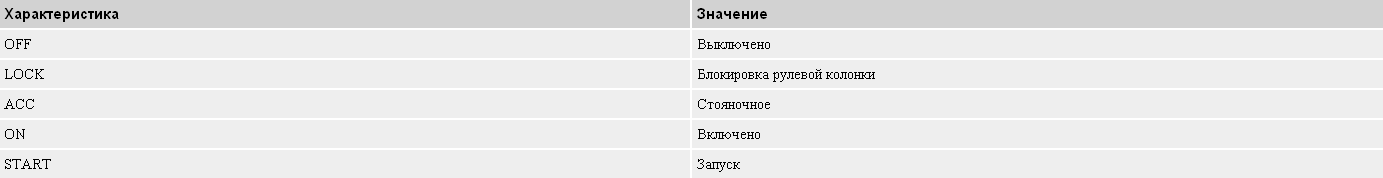

Положения выключателя зажиганияПоложения выключателя зажигания


Положения выключателя зажигания

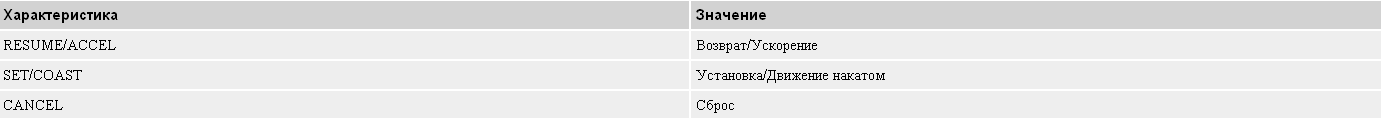

Положения переключателя управления функционированием темпостата


Положения переключателя управления функционированием темпостата

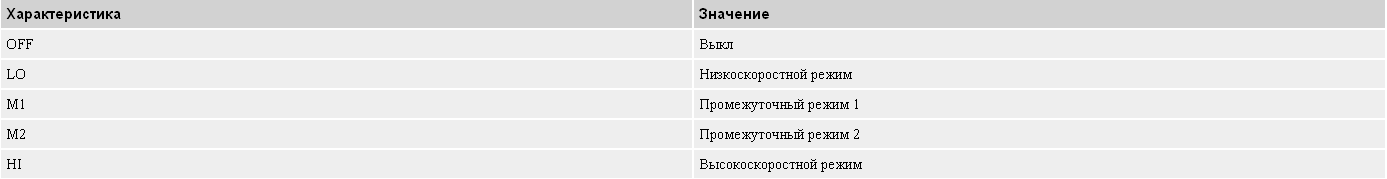

Положения переключателя выбора скоростных режимов вентилятора отопителя


Положения переключателя выбора скоростных режимов вентилятора отопителя

Некоторые из клемм электронных блоков управления


Некоторые из клемм электронных блоков управления

Распределение мощности
