Снятие и установка комбинации приборов
Lancia Ypsilon / Бортовое электрооборудование / Снятие и установка комбинации приборов

* См. предупреждения в начале Раздела Проверка исправности функционирования и замена прерывателя указателей поворотов/аварийной сигнализации и выключателя последней.

Винты крепления комбинации приборов
Винты крепления комбинации приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный от батареи оба провода (сначала отрицательный).

2. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление).

3. Снимите центральную секцию отделки панели приборов (см. Главу Кузов).

4. Выверните крепежные винты (обратитесь к иллюстрации выше), извлеките комбинацию приборов из своего посадочного гнезда и отсоедините электропроводку.

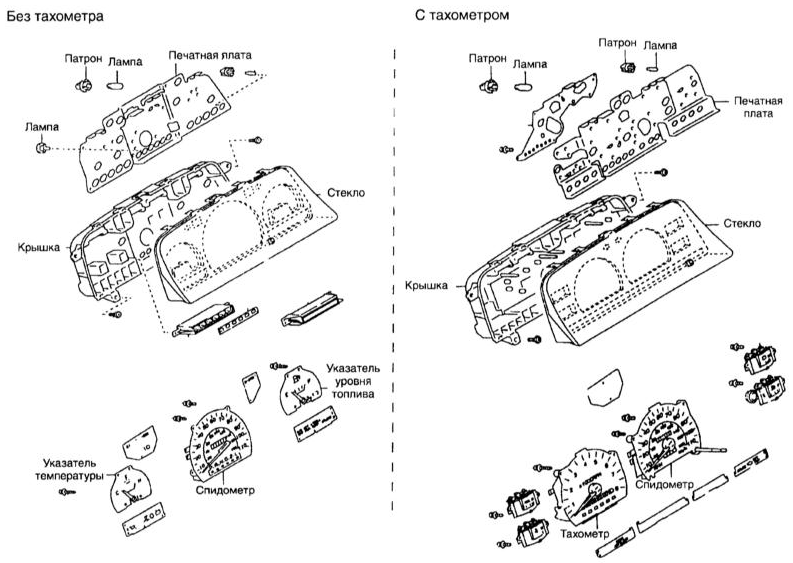

5. Снимите защитное стекло.

6. Сняв патроны ламп и вывернув винты крепления печатной платы, снимите последнюю с задней стороны комбинации приборов.

7. Выверните винты крепления приборов и снимите приборы.

8. Установка производится в обратном порядке. Не забудьте, что отрицательный провод всегда подсоединяется к батарее в последнюю очередь.
