* При снятии внутренних накладок обивки запаситесь различными клипсами – ри снятии они часто ломаются.

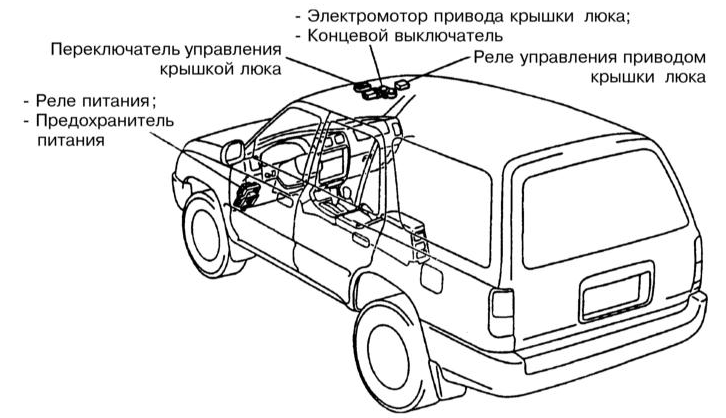

Расположение элементов управления крышкой верхнего люка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите следующие компоненты:
Накладку порога двери задка; Заднее сиденье;
Левую и правую боковую обивку; Боковую накладку заднего сиденья; Накладку порога задней двери; Переднюю нижнюю боковую накладку; Облицовки проема передней и задней двери; Нижнюю накладку центральной стойки; Плечевой фиксатор (якорь) ремня безопасности переднего сиденья; Верхнюю облицовку центральной стойки; Регулятор ремня безопасности по высоте; Оба наружных фиксатора (якоря) ремней безопасности заднего сиденья; Накладку третьей стойки; Накладку задней стойки;
Верхние ручки;
Накладку передней стойки и козырьки с кронштейнами; Внутреннее зеркало заднего вида; Передний и задний фонари освещения салона; Облицовку проема двери задка; Молдинг верхнего люка;
2. Снимите переключатель управления, сняв крышку. Открепите крышку от корпуса, отверните крепление выключателя. Разъедините разъем и снимите выключатель с кронштейном (обратитесь к иллюстрации выше).

3. Снимите клипсы крепления панели потолка.

4. Демонтируйте реле управления приводом крышки верхнего люка и отсоедините от него разъем.

5. Отверните болты крепления привода с кронштейном. Снимите привод и разъедините разъем.

6. Снимите накладки люка. Поддев с внутренней стороны, отцепите клипсы накладок.

7. Снимите стекло люка. Отверните гайки и снимите шайбы. Всего должно быть шесть шайб. Стекло снимается вверх.

8. Снимите туннель привода.

9. Снимите ветроотбойник.

10. Отсоедините дренажный шланг и снимите корпус крышки люка.

11. Отрегулируйте желоб привода крышки люка. Отверткой сдвиньте тягу вперед или назад для совмещения двух меток.

12. Отрегулируйте и установите узел привода следующим образом:
a. Отверните винт и снимите крышку кулачковой пластины; b. Отверните большой винт, снимите шайбы; c. Поверните приводной вал отверткой так, чтобы совместить точечные метки на корпусе и шестерне;
d. Установите крышку кулачковой пластины, закрепив ее винтом; e. Установите узел привода и закрепите четырьмя болтами; f. Присоедините разъем.

13. Установите реле управления приводом вместе с кронштейном, присоедините разъем.

14. Установите оставшиеся детали в порядке, обратном снятию.
