Общая информация

Система охлаждения двигателя

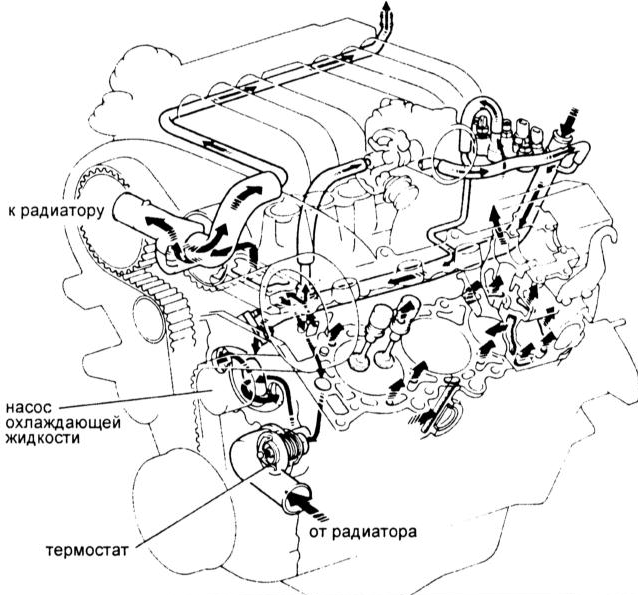

Схема циркуляции охлаждающей жидкости (двигатель 2UZ-FE)
Схема циркуляции охлаждающей жидкости (двигатель 2UZ-FE)

Все модели рассматриваемых в настоящем Руководстве автомобилей оборудованы работающей при избыточном давлении системой охлаждения двигателя с термостатическим управлением циркуляцией рабочей жидкости. Водяной насос роторного типа закреплен на блоке двигателя и обеспечивает прокачку охлаждающей жидкости сквозь охладительный тракт последнего. Поток жидкости омывает районы расположения каждого из цилиндров в блоке, после чего направляется в заднюю часть двигателя. Проложенные в литье блока и головки цилиндров охладительные каналы обеспечивают интенсивное охлаждение впускных и выпускных портов, районов установки свечей зажигания и направляющих втулок выпускных клапанов (обратитесь к иллюстрации выше). Насос крепится к блоку и доступ к нему открывается после демонтажа передней крышки и газораспределительного ремня.


Воскозаполненный термостат контролирует рабочую температуру двигателя в процессе его разогрева. В первые минуты после запуска холодного двигателя термостат остается закрытым, предотвращая тем самым циркуляцию охлаждающей жидкости через радиатор. По мере приближения температуры двигателя к нормальному рабочему значению, клапан термостата постепенно открывается, подключая к контуру охлаждения радиатор, обеспечивающий максимальную интенсивность теплоотвода от рабочего тела (охлаждающей жидкости).


Система охлаждения имеет герметичную конструкцию и плотно закрыта крышкой радиатора, способной выдерживать определенное избыточное давление, что обеспечивает повышение точки кипения охлаждающей жидкости и, соответственно, эффективности теплоотвода через радиатор. При превышении внутренним давлением в системе некоторого определенного значения, подпружиненная тарелка вмонтированного в крышку радиатора предохранительного клапана приподнимается над своим седлом, обеспечивая перетекание избытка охлаждающей жидкости по соединительной (переливной) трубке в расширительный бачок. По мере остывания системы жидкость автоматически возвращается из бачка в радиатор.


Ввиду перечисленных особенностей конструкции, такая система охлаждения получила название замкнутой, поскольку в ней исключены какие-либо функциональные потери рабочего тела.


Система отопления

Основными компонентами системы отопления салона являются электрический вентилятор и теплообменник, помещенные в коробчатый кожух отопителя, закрепленный под панелью приборов автомобиля. Теплообменник посредством резиновых шлангов соединен с системой охлаждения двигателя. На некоторых моделях устанавливается задний отопитель салона, расположенный под правым передним сиденьем. Блок управления функционированием отопителя/кондиционера воздуха вмонтирован в панель приборов автомобиля. Разогретая в двигателе охлаждающая жидкость циркулирует через теплообменник отопителя, отдавая свое тепло заполняющему кожух воздуху. При включении отопления салона происходит открывание пластинчатой заслонки, в результате чего внутренний объем кожуха отопителя соединяется с объемом салона. При включении вентилятора крыльчатка последнего начинает прогонять подаваемый в салон воздух через теплообменник, обеспечивая его интенсивный разогрев.


Система кондиционирования воздуха
В состав системы кондиционирования входят установленный впереди радиатора конденсатор, расположенный рядом с теплообменником отопителя испаритель, закрепленный на блоке двигателя компрессор, и фильтрующий ресивер-осушитель (аккумулятор), оборудованный редукционным клапаном высокого давления. Все компоненты соединены между собой рефрижераторными линиями.


Вентилятор прогоняет поступающий в салон воздух сквозь теплообменник испарителя, работающий в режиме, обратном режиму функционирования радиатора. Прокачиваемый через теплообменник хладагент закипает и, испаряясь, отбирает у воздуха избыток тепла. Температура внутри салона при этом снижается до требуемого комфортного значения (по выбору оператора). Компрессор поддерживает циркуляцию хладагента в системе, прокачивая разогретую жидкость через конденсатор, где она охлаждается и поступает обратно в испаритель.
