Разборка

Компоненты сборки головки цилиндров представлены на сопроводительной иллюстрации.

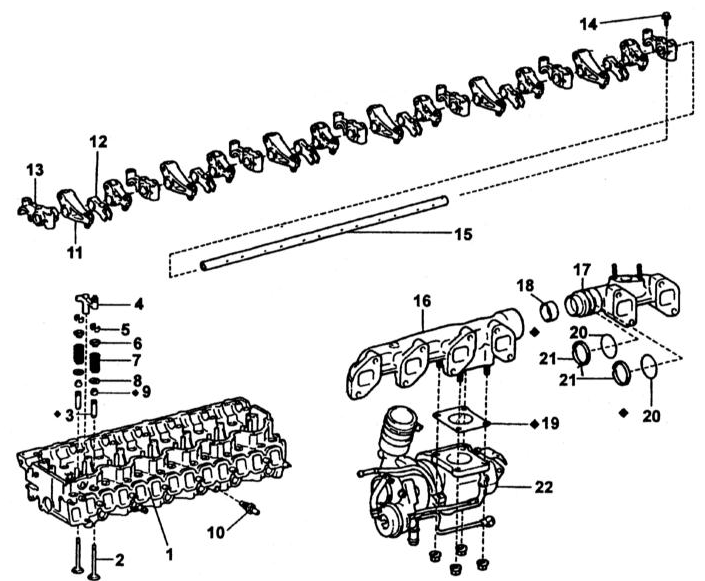

Компоненты сборки головки цилиндров

1 — Головка цилиндров 2 — Клапан
3 — Направляющая втулка клапана 4 — Рычаг клапанов
5 — Сухари
6 — Верхняя тарелка пружины 7 — Клапанная пружина
8 — Нижняя тарелка пружины 9 — Маслосъемный колпачок 10 — Датчик ECT
11 — Коромысло
12 — Прижим форсунки
13 — Крышка подшипника распределительного вала 14 — Болт крепления крышки подшипника 15 — Ось коромысел
16 — Передняя часть выпускного коллектора 17 — Задняя часть выпускного коллектора 18 — Кольцо
19 — Прокладка
20 — Уплотнительное кольцо 21 — Кольцо
22 — Турбокомпрессор

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выньте толкатели клапанов и уложите толкатели в порядке установки.

2. Снимите переднюю и заднюю подъемные проушины двигателя.

3. Снимите датчик ECT.

4. Снимите рычаги привода клапанов и расположите их в порядке установки (обратитесь к сопроводительной иллюстрации).

5. Снимите клапаны. Для этого: а. Сожмите съемником пружину и снимите 2 сухаря; b. Снимите тарелку пружины, пружину и ее седло; расположите детали каждого комплекта в порядке установки; c. Снимите маслосъемные колпачки.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно очистите все детали и смажьте их трущиеся поверхности свежим моторным маслом.

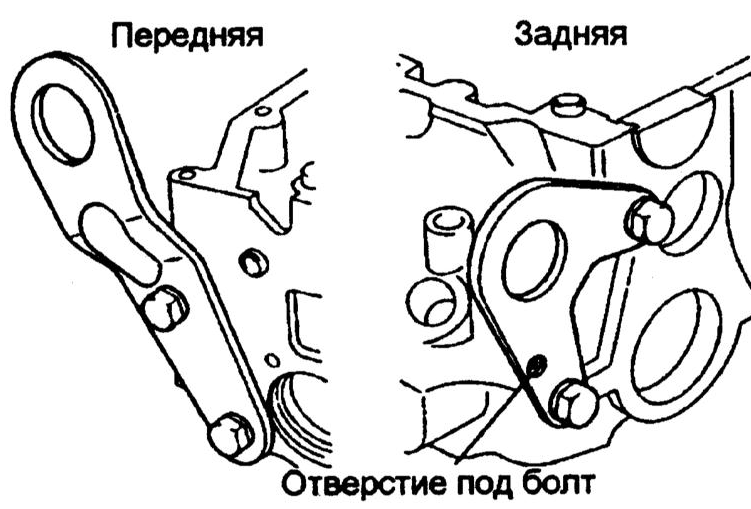

2. Установите подъемные проушины двигателя (обратитесь к сопроводительной иллюстрации).

3. Установите сегментную вставку, предварительно нанеся на нее герметик (обратитесь к сопроводительной иллюстрации).

4. Установите клапан в порядке, обратном порядку снятия.

5. Обстучите пластиковым молотком торец стержня клапана.

6. Установите толкатели клапанов и регулировочные шайбы. Убедитесь в том, что толкатели свободно вращаются от руки.

7. Установите рычаги клапанов и удостоверьтесь в плавности их хода (обратитесь к сопроводительной иллюстрации).

8. Установите датчик ECT.
