Снятие и установка выпускных коллекторов бензинового двигателя
Lancia Ypsilon / Двигатель / Снятие и установка выпускных коллекторов бензинового двигателя

* Приступайте к выполнению процедуры только после окончательного остывания силового агрегата.


* Прокладки выпускной системы использовать повторно недопустимо. Компания Toyota предписывает также замену гаек крепления новыми.


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.


* Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


2. Пропитайте крепеж коллекторов проникающим маслом, затем отдайте гайки крепления приемной трубы, соединяющей выпускной коллектор с катализатором.

3. Отсоедините электрический разъем лямбда-зонда.

4. Отдайте маленькие болты крепления теплозащитного экрана к коллектору.

5. Отдайте восемь гаек и снимите коллектор с головки цилиндров. Прокладку выбросите.


Установка

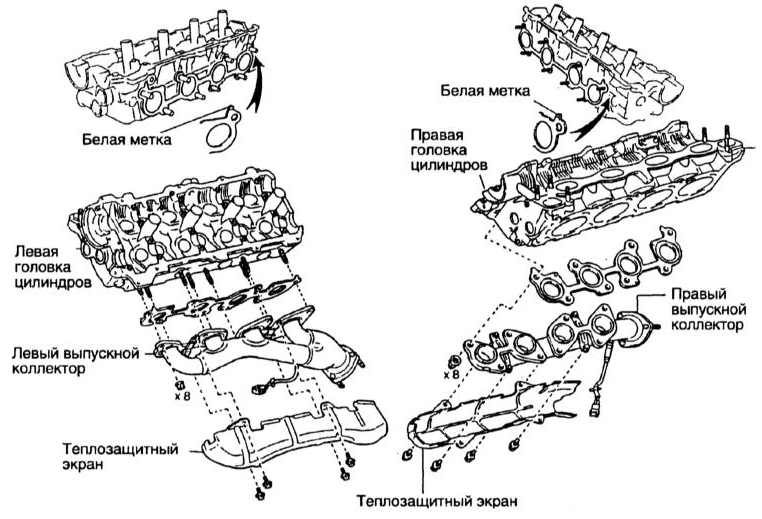

Выпускные коллекторы и метки прокладок
Выпускные коллекторы и метки прокладок

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в порядке, обратном порядку демонтажа компонентов. Осмотрите новую прокладку между коллектором и головкой. Оригинальные прокладки Toyota имеют метки, нанесенные белой краской. Прокладки устанавливаются метками к коллектору. Проследите за правильной установкой прокладки (обратитесь к иллюстрации выше).

2. Установите коллектор с новой прокладкой, совмещая шпильки с приемной трубой. Требуется также новая прокладка между приемной трубой и коллектором. Для установки используйте новые гайки и затягивайте их с усилием 44 Нм.

3. Установите теплозащитный экран и затяните четыре болта с усилием 7.5 Нм.

4. Затяните гайки крепления приемной трубы к коллектору с усилием 62 Нм.

5. Запустите двигатель и проверьте его на наличие признаков утечек отработавших газов.
