Приборный щиток и сигнальные устройства

Общий вид панели приборов представлен в разделе Органы управления и приемы безопасной эксплуатации автомобиля.


Комбинация приборов

Схема расположения компонентов комбинации приборов представлена на сопроводительных иллюстрациях.

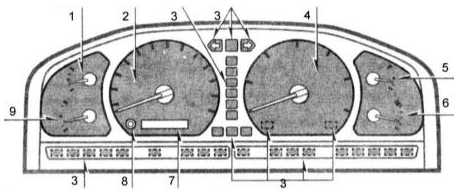

Схема размещения рабочих элементов комбинации приборов модели Toyota Land
Схема размещения рабочих элементов комбинации приборов модели Toyota Land Cruiser

1 — Вольтметр
2 — Спидометр
3 — Контрольной лампы и индикаторы 4 — Тахометр
5 — Указатель давления двигательного масла 6 — Указатель температуры охлаждающей жидкости 7 — Одометр и два счетчика пробега 8 — Кнопка сброса показаний счетчика пробега 9 — Указатель запаса топлива

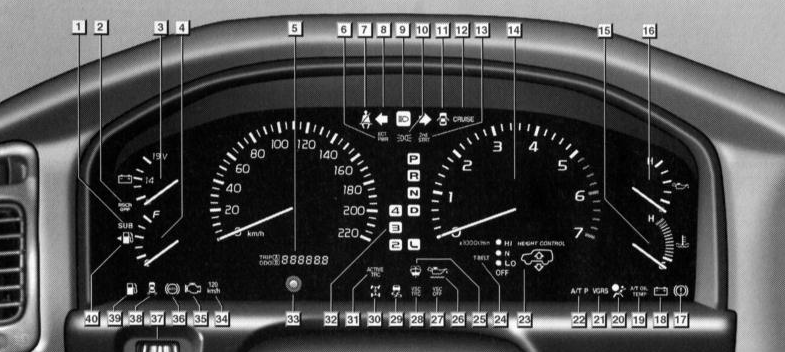

Схема размещения рабочих элементов комбинации приборов модели TLexus LX 470
Схема размещения рабочих элементов комбинации приборов модели TLexus LX 470

1 — К/Л активации дополнительного топливного бака 2 — К/Л отключения боковых подушек безопасности 3 — Вольтметр
4 — Указатель запаса топлива 5 — Одометр и 2-режимный счетчик пробега 6 — К/Л активации режима PWR 7 — К/Л не пристегнутого ремня безопасности водителя 8 — К/Л включенных указателей поворотов 9 — К/Л включенного дальнего света головных фар 10 — К/Л включенных задних туманных фонарей 11 — К/Л открытой двери
12 — К/Л активации темпостата 13 — К/Л активации режима старта со 2-й передачи 14 — Тахометр
15 — Указатель температуры охлаждающей жидкости 16 — Указатель давления двигательного масла 17 — К/Л неисправности тормозной системы 18 — К/Л разрядки батареи 19 — К/Л температуры ATF 20 — К/Л системы SRS
21 — К/Л неисправности системы рулевого управления с переменным передаточным числом
22 — К/Л не установленного положения «Park» АТ 23 — Индикаторы системы управления высотой подвески 24 — К/Л требующейся замены ремня привода ГРМ 25 — К/Л низкого уровня жидкости стеклоомывателя 26 — К/Л низкого уровня двигательного масла 27 — К/Л выключенной системы VSC 28 — К/Л неисправности систем VSC и TRC 29 — К/Л обнаружения проскальзывания колес 30 — К/Л блокировки межосевого дифференциала 31 — К/Л активации системы TRC 32 — Индикаторы выбранной передачи АТ 33 — Кнопка выбора отображения показаний счетчиков пробега и одометра 34 — К/Л превышения скорости 35 — К/Л неисправности (MIL) 36 — К/Л системы ABS
37 — Регулятор яркости подсветки комбинации приборов 38 — К/Л неисправности задних фонарей 39 — К/Л низкого уровня топлива 40 — Указатель стороны автомобиля, на которой расположена дверца топливной заливной горловины

Рукоятка регулятора положения рулевого колеса на модели Lexus LX 470
Рукоятка регулятора положения рулевого колеса на модели Lexus LX 470

Контрольные лампы и индикаторы
Перечень контрольных ламп комбинации приборов, не указанных на иллюстрации см. в таблице.


* Указанные в таблице контрольные лампы могут встречаться на некоторых вариантах комбинации приборов модели Lexus LX 470, отличных от указанной на иллюстрации, а также на моделях Toyota Land Cruiser. Некоторые К/Л комбинации приборов модели Toyota Land Cruiser также перечислены на иллюстрации, отличается только их расположение.
