Общая информация

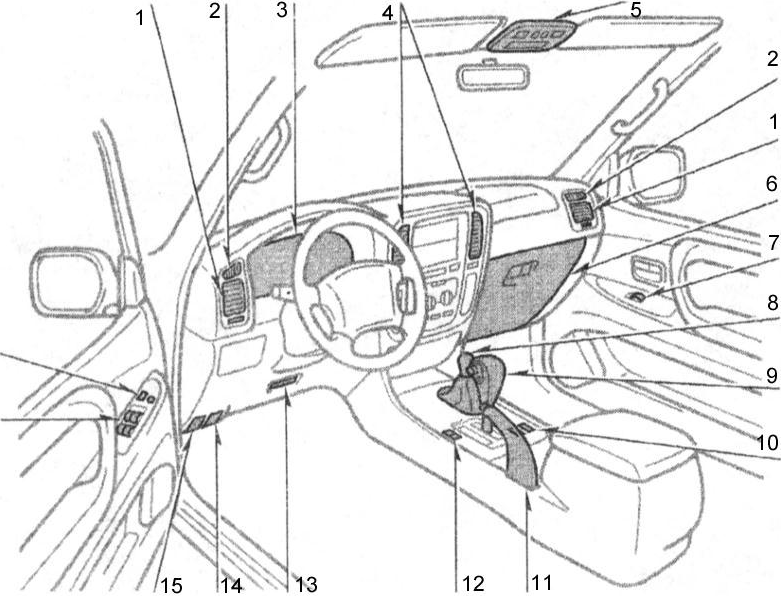

Панель приборов Land Cruiser, вид А
Панель приборов Land Cruiser, вид А

1 — Боковые вентиляционные дефлекторы 2 — Боковые вентиляционные дефлекторы 3 — Панель приборов
4 — Центральные вентиляционные дефлекторы 5 — Выключатели электропривода крышки верхнего люка и/или персональных подсветок 6 — Вещевой ящик
7 — Выключатели стеклоподъемников 8 — Рычаг управления приводом на четыре колеса 9 — Рычаг селектора АТ
10 — Выключатели обогревателей сидений 11 — Рычаг стояночного тормоза 12 — Кнопка селектора второго режима запуска и кнопка селектора режима вождения 13 — Нижнее вентиляционное сопло 14 — Рычаг снятия предохранителя замка капота 15 — Устройство для открывания дверцы заливной горловины топливного бака 16 — Выключатели приводов дверных замков

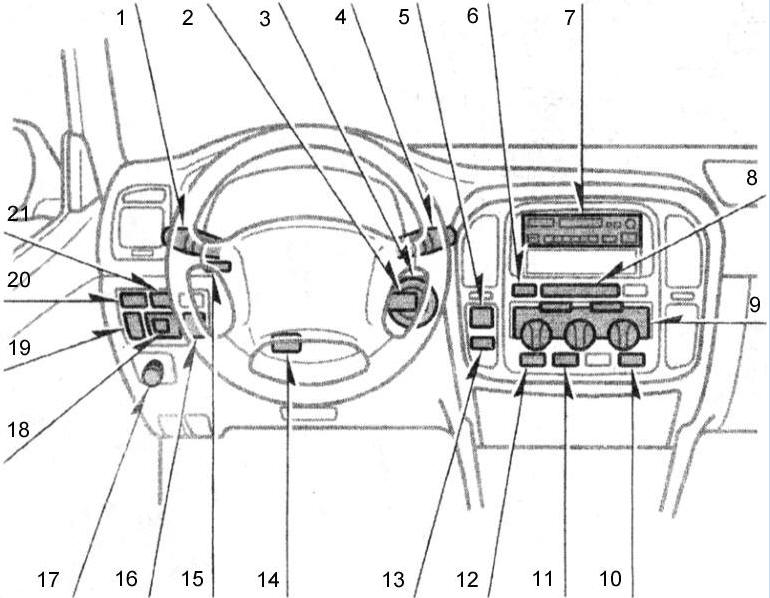

Панель приборов Land Cruiser, вид B
Панель приборов Land Cruiser, вид B

1 — Выключатели света фар, сигналов поворотов и противотуманных фар 2 — Выключатель управления темпостатом 3 — Выключатель зажигания 4 — Выключатели стеклоочистителей ветрового стекла, заднего окна и стеклоомывателя
5 — Выключатель аварийной сигнализации 6 — Выключатель электроприводной антенны 7 — Автомобильная аудиосистема 8 — Часы или часы с индикацией внешней температуры 9 — Регуляторы кондиционера воздуха 10 — Выключатель обогревателя наружного зеркала заднего вида 11 — Выключатель заднего обогревателя 12 — Выключатель стеклообогревателя заднего окна 13 — Выключатель блокировки межосевого дифференциала 14 — Рычаг разблокировки рулевого управления 15 — Выключатель управления освещением приборной панели 16 — Выключатель блокировки заднего дифференциала или выключатель блокировки переднего и заднего дифференциала 17 — Ручка дроссельной заслонки 18 — Выключатель привода управления зеркалом заднего вида 19 — Регулятор наклона луча света фар 20 — Выключатель задних туманных фонарей 21 — Выключатель привода обогревателя

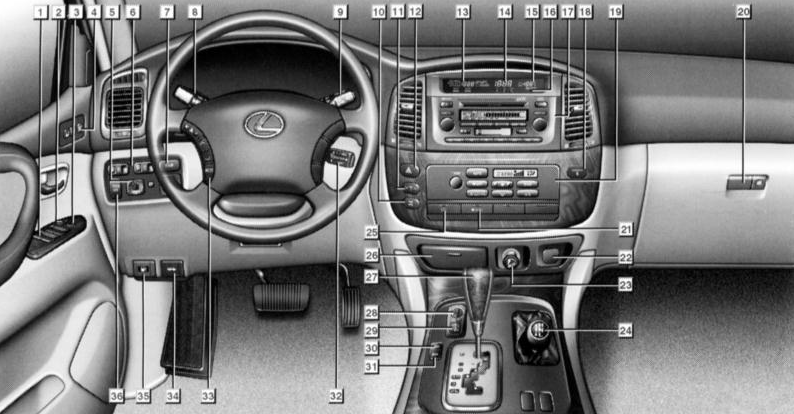

Панель приборов модели Lexus LX 470, тип 1
Панель приборов модели Lexus LX 470, тип 1

1 — Переключатели управления стеклоподъемниками 2 — Выключатель электропривода замка двери 3 — Выключатель запирания окна 4 — Переключатель выбора настроек положения сиденья 5 — Переключатель управления наружными зеркалами заднего вида 6 — Переключатель управления малыми боковыми окнами 7 — Выключатель активации дополнительного топливного бака 8 — Переключатель управления головными фарами и указателями поворотов 9 — Переключатель управления стеклоочистителем и стеклоомывателем 10 — Выключатель блокировки межосевого дифференциала 11 — Выключатель выдвижной антенны 12 — Выключатель аварийной сигнализации 13 — Индикатор пробега
14 — Часы
15 — Индикатор внешней температуры 16 — Индикатор противоугонной сигнализации 17 — Аудиосистема
18 — К/Л непристегнутого ремня безопасности переднего пассажира 19 — Панель управления отопителем и кондиционером воздуха 20 — Ручка вещевого ящика 21 — Выключатель заднего отопителя 22 — Розетка отбора мощности 23 — Прикуриватель
24 — Рычаг управления полным приводом 25 — Выключатель обогрева заднего стекла 26 — Пепельница
27 — Рычаг селектора АТ
28 — Переключатель управления жесткостью подвески 29 — Переключатель управления высотой подвески 30 — Выключатель режима повышенной мощности (PWR) 31 — Выключатель режима старта со 2-й передачи 32 — Выключатель темпостата 33 — Кнопки дистанционного управления аудиосистемой 34 — Кнопка отпирания замка капота 35 — Кнопка открывания дверцы топливного бака 36 — Выключатель боковых подушек безопасности

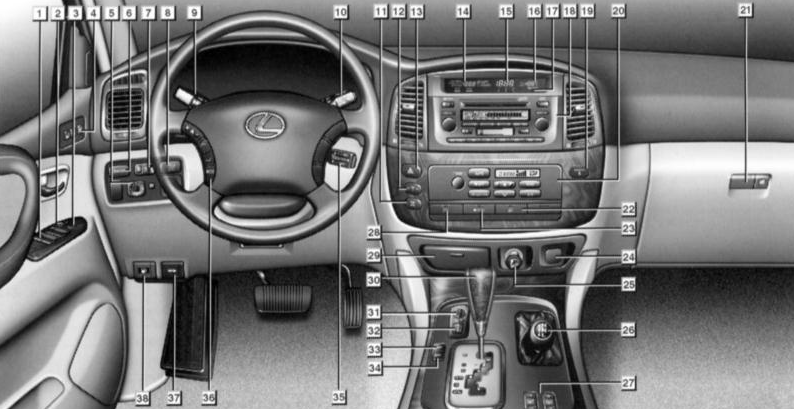

Панель приборов модели Lexus LX 470, тип 2
Панель приборов модели Lexus LX 470, тип 2

1 — Переключатели управления стеклоподъемниками 2 — Выключатель электропривода замка двери 3 — Выключатель запирания окна 4 — Переключатель выбора настроек положения сиденья 5 — Переключатель управления наружными зеркалами заднего вида 6 — Выключатель задних туманных фар 7 — Переключатель управления малыми боковыми окнами 8 — Выключатель боковых подушек безопасности 9 — Переключатель управления головными фарами и указателями поворотов 10 — Переключатель управления стеклоочистителем и стеклоомывателем 11 — Выключатель блокировки межосевого дифференциала 12 — Выключатель выдвижной антенны 13 — Выключатель аварийной сигнализации 14 — Индикатор пробега
15 — Часы
16 — Индикатор внешней температуры 17 — Индикатор противоугонной сигнализации 18 — Аудиосистема
19 — К/Л не пристегнутого ремня безопасности переднего пассажира 20 — Панель управления отопителем и кондиционером воздуха 21 — Ручка вещевого ящика 22 — Выключатель обогрева наружных зеркал заднего вида 23 — Выключатель заднего отопителя 24 — Розетка отбора мощности 25 — Прикуриватель
26 — Рычаг управления полным приводом 27 — Выключатели подогрева сидений 28 — Выключатель обогрева заднего стекла 29 — Пепельница
30 — Рычаг селектора АТ
31 — Переключатель управления жесткостью подвески 32 — Переключатель управления высотой подвески 33 — Выключатель режима повышенной мощности (PWR) 34 — Выключатель режима старта со 2-й передачи 35 — Выключатель темпостата 36 — Кнопки дистанционного управления аудиосистемой 37 — Кнопка отпирания замка капота 38 — Кнопка открывания дверцы топливного бака

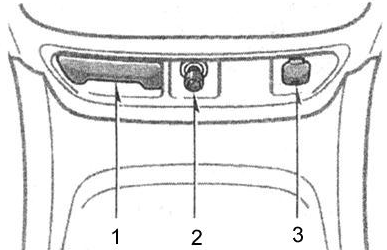

Типичный вид нижней части панели приборов
Типичный вид нижней части панели приборов

1 — Пепельница
2 — Сигаретный прикуриватель 3 — Разъем отбора мощности
