Cхема электрооборудования автомобиля Skoda Fabia - 57
Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 57

Выключатель фонарей сигнала торможения, левый задний фонарь, блок

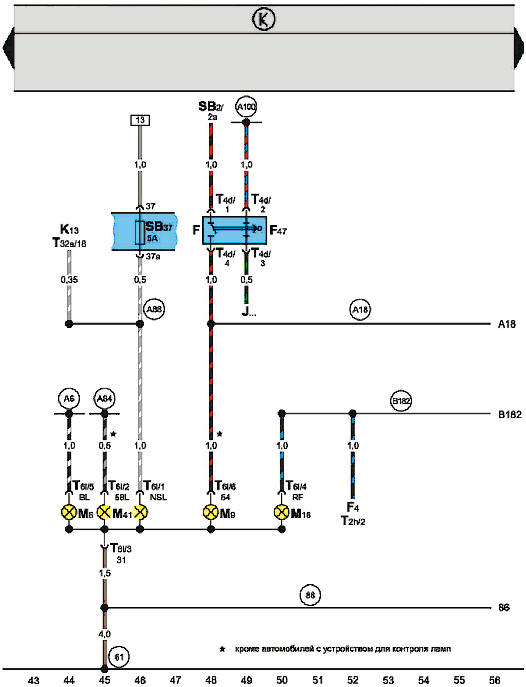

Выключатель фонарей сигнала торможения, левый задний фонарь, блок предохранителей (выпуска с 08.99 г.)
