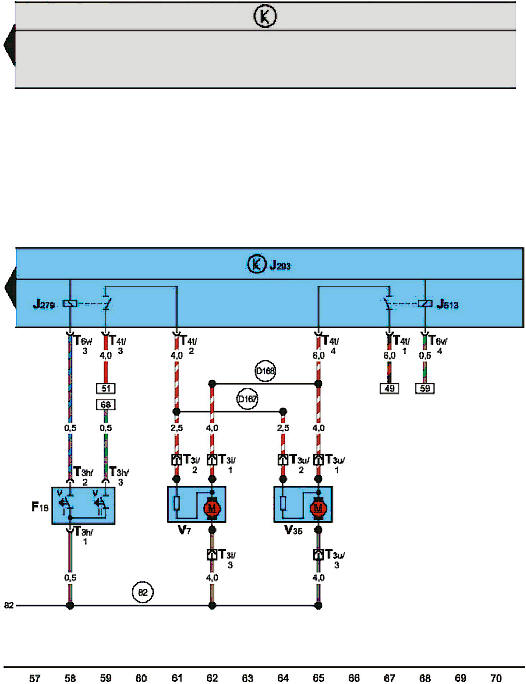

Блок управления дополнительным вентилятором радиатора, датчик включения
вентилятора, вентилятор радиатора (выпуска с 08.99 г.)
