Cхема электрооборудования автомобиля Skoda Fabia - 30
Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 30

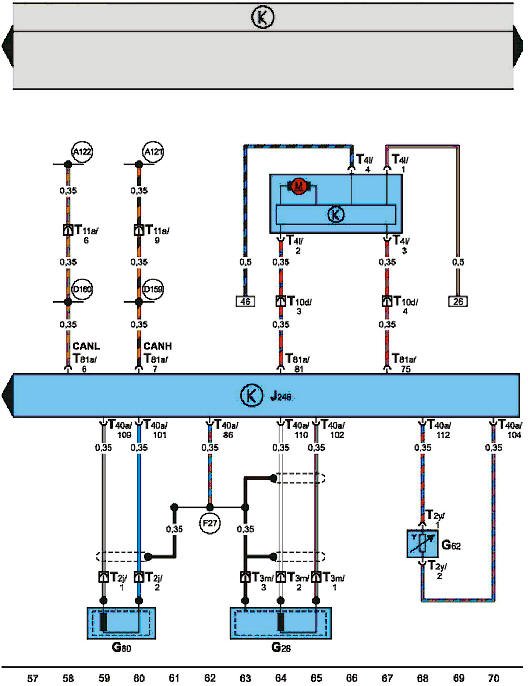

Блок управления системой впрыска топлива дизельного двигателя, датчик частоты
Блок управления системой впрыска топлива дизельного двигателя, датчик частоты вращения коленчатого вала двигателя, датчик температуры охлаждающей жидкости, датчик хода иглы
