Cхема электрооборудования автомобиля Skoda Fabia - 29
Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 29

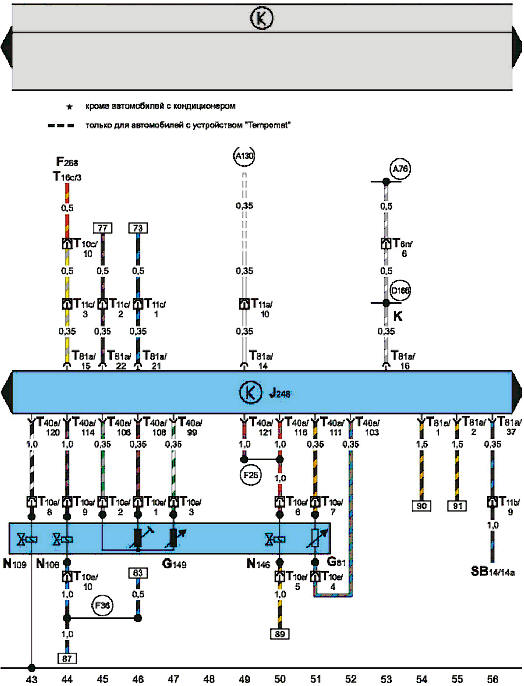

Блок управления системой впрыска топлива дизельного двигателя, датчик
Блок управления системой впрыска топлива дизельного двигателя, датчик температуры топлива, датчик положения дроссельной заслонки, регулятор расхода топлива
