Cхема электрооборудования автомобиля Skoda Fabia - 23Lancia Musa / Электросхемы / Cхема электрооборудования автомобиля Skoda Fabia - 23

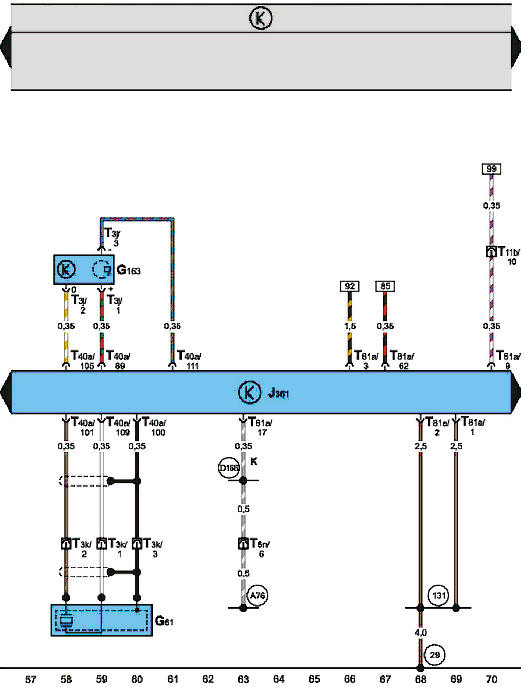

Блок управления "Simos", датчик детонации I, датчик положения распределительного
вала (двигатели 1,0 л, 37 кВт и 1,4 л, 50 кВт выпуска с 08.99 г.)
