ОБЩИЕ СВЕДЕНИЯ

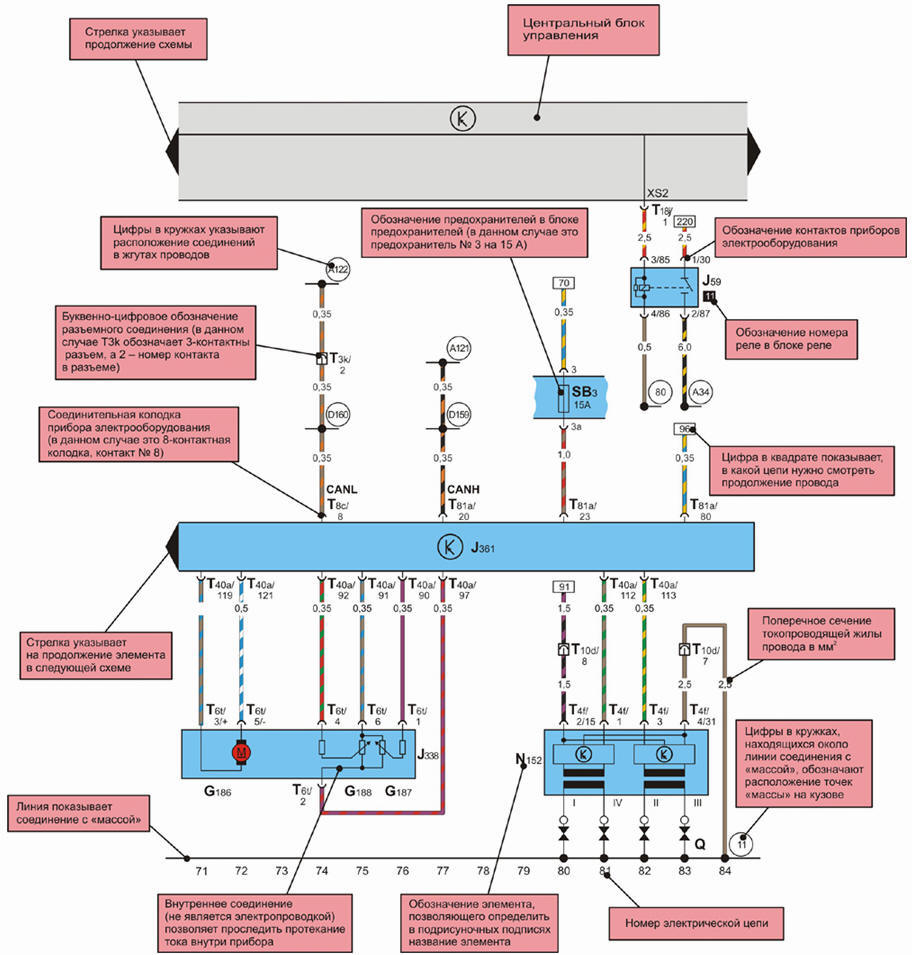

Большинство приборов электрооборудования соединяется с «массой» проводами коричневого цвета. Для правильного подключения контакты приборов электрооборудования пронумерованы. Для удобства пользования все электрические
цепи на электросхемах расположены вертикально и пронумерованы.


Сверху на схемах изображен центральный блок управления. Тонкими линиями показаны
внутренние соединения в приборах электрооборудования.


Снизу на схемах проходит горизонтальная линия, которая показывает соединение с
«массой».


Цифры в кружках, стоящие около пересечения вертикальных цепей с горизонтальной
линией «массы», указывают на расположение точек «массы» на кузове.


Цифра в белом квадрате в конце вертикальной цепи показывает, в какой цепи нужно
смотреть продолжение этого провода. Цифра на каждом проводе означает площадь сечения токопроводящей жилы провода в мм2.


Цифра в черном квадрате обозначает номер реле в блоке реле. Буква с цифрой или цифра
в кружке около провода показывает неразъемное соединение в жгуте проводов.


Цифры, стоящие под нижней линией «массы» показывают номер электрической цепи.


Предупреждение
Все выключатели и контакты на схемах показаны в исходном состоянии.
