Снятие и установка панели управления отопителем
Lancia Musa / Кузов / Снятие и установка панели управления отопителем

Снятие панели управления отопителем

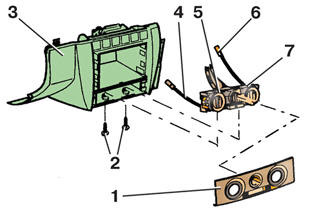

Снятие панели управления отопителем

1 – облицовка;
2 – винты;
3 – кожух центральной консоли; 4 – трос привода заслонки радиатора отопителя; 5 – соединительная колодка; 6 – трос привода воздухораспределительныхзаслонок; 7 – панель управления отопителем

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите кожух центральной консоли панели приборов, протолкнув при этом панель
управления отопителем внутрь (см. подраздел 11.6).

2. Отсоедините от панели 7 управления отопителем колодку 5 с проводами.

3. Отсоедините от панели управления отопителем тросы привода отопителя (см. подраздел 11.8.8).

4. Установите панель управления отопителем в обратном порядке.
