Разборка переднего сиденья
Lancia Musa / Кузов / Разборка переднего сиденья

Снятие рычага регулировки сиденья по высоте
Снятие рычага регулировки сиденья по высоте

1 – рычаг;
2 – болты;
3 – заглушки

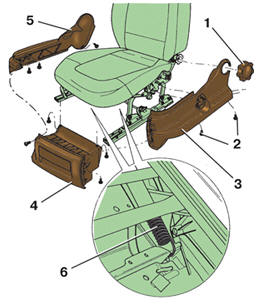

Разборка переднего сиденья
Разборка переднего сиденья

1 – ручка регулировки наклона спинки; 2 – винт;
3 – левая боковая облицовка; 4 – вещевой ящик;
5 – правая боковая облицовка; 6 – пружина

Крепление проводов на сиденье
Крепление проводов на сиденье

1 – хомуты;
2 – зажим;
3 – провод

Крепление устройства регулировки сиденья по высоте
Крепление устройства регулировки сиденья по высоте

1 – устройство;
2 – болты

Крепление спинки сиденья
Крепление спинки сиденья

1 – болты;
2 – спинка;
3 – подушка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте сиденье из автомобиля.

2. Покачайте рычаг 1 (см. рис. Снятие рычага регулировки сиденья по высоте), предварительно установив его в верхнее положение, чтобы сиденье заняло верхнее
положение.

3. Выньте заглушки 3 и отверните болты 2 крепления рычага регулировки сиденья по
высоте.

4. Снимите рычаг 1 регулировки сиденья по высоте.

5. Снимите ручку 1 (см. рис. Разборка переднего сиденья) регулировки наклона спинки
сиденья, потянув ее на себя.

6. Отверните четыре винта 2 крепления и снимите вещевой ящик 4 под сиденьем.

7. Отверните винты 2 крепления и снимите с сиденья боковые облицовки 3 и 5.

8. Для моделей, оборудованных боковыми подушками безопасности и подогревом, в
зависимости от комплектации выньте колодки с проводами из держателя 6 (см. рис.
Соединительные колодки переднего сиденья) и отсоедините колодку с проводами регулятора 5 подогрева. Перережьте пластмассовые хомуты 4 крепления проводов.
Перережьте хомуты 1 (см. рис. Крепление проводов на сиденье) с боку сиденья.

9. Отсоедините две пружины 6 (см. рис. Разборка переднего сиденья) от каркаса
сиденья.

10. Отверните три болта 2 (см. рис. Крепление устройства регулировки сиденья по
высоте) крепления и снимите устройство 1 регулировки сиденья по высоте.

11. Отверните по два болта 1 (см. рис. Крепление спинки сиденья) крепления с обеих
сторон сиденья и снимите спинку 2 с сиденья.

12. Соберите сиденье в обратном порядке, прижав хомут 1 (см. рис. Крепление проводов на сиденье) зажимом 2, как показано на рисунке.
