Задняя дверь - Снятие и установка замкаLancia Musa / Кузов / Задняя дверь - Снятие и установка замка

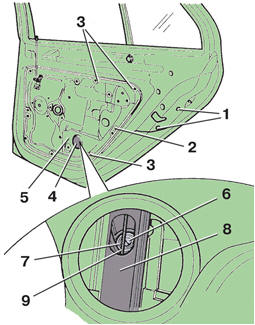

Снятие внутренней панели задней двери
1 – болт крепления замка;
2, 3 – винты крепления внутренней панели;
4 – заглушка;
5 – внутренняя панель двери;
6 – распорный штифт;
7 – установочный штифт;
8 – направляющая стеклоподъемника;
9 – трос стеклоподъемника

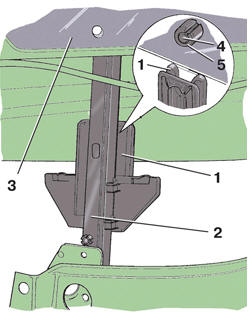

Установка стекла задней двери
1 – ползун;
2 – направляющая стеклоподъемника;
3 – стекло;
4 – установочный штифт;
5 – распорный штифт
На внутренней панели двери установлены замок, стеклоподъемник и динамик.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Сдвиньте защитный чехол и отсоедините колодки с проводами от стойки кузова.
3. Снимите обивку двери.
4. Снимите наружную ручку двери.
5. Поддев отверткой, выньте заглушку 4 (см. рис. Снятие внутренней панели задней
двери) из внутренней панели 5 двери.
6. Опустите стекло двери так, чтобы получить доступ к установочному штифту 7 стекла.
7. Вверните саморез диаметром 5 мм и длиной приблизительно 70 мм в распорный штифт 6 (внутренний). Вытащите за саморез распорный штифт.
8. Вверните саморез диаметром 8 мм и длиной приблизительно 80 мм в установочный
штифт 7. Вытащите за саморез установочный штифт, отведя с помощью отвертки
трос 9 стеклоподъемника.
9. Поднимите руками стекло и закрепите его в этом положении, вставив клин между
стеклом и панелью двери.
10. Отверните на торце двери два болта 1 крепления замка.
11. Отверните винты 2 и 3 крепления внутренней панели двери.
12. Снимите внутреннюю панель 5, выведя ее в сторону передней части двери.
13. Вытащите жгут проводов из двери.
14. Снимите замок с внутренней панели и отсоедините от него тяги.
15. Установите замок двери в обратном порядке.
16. Для подсоединения стекла 3 (см. рис. Установка стекла задней двери) к
ползуну 1
стеклоподъемника вставьте в отверстие стекла установочный штифт 4, а в него –
распорный штифт 5. Убедитесь, что штифты выступают на одинаковом расстоянии с
обеих сторон стекла.
17. Установите внутреннюю панель двери. При ее креплении первыми заверните
винты 2 (см. рис. Снятие внутренней панели задней двери).
18. Опустите стекло 3 (см. рис. Установка стекла задней двери) вниз до упора
штифтов 4 и 5 в ползун 1 и легким ударом руки по верхней кромке стекла
зафиксируйте стекло в ползуне.
