Задняя дверь - Снятие и установка наружной ручки замка
Lancia Musa / Кузов / Задняя дверь - Снятие и установка наружной ручки замка

Снятие проставки
Снятие проставки


1 – уплотнитель;
2 – наружная ручка двери; 3 – проставка;
4 – торцовой ключ

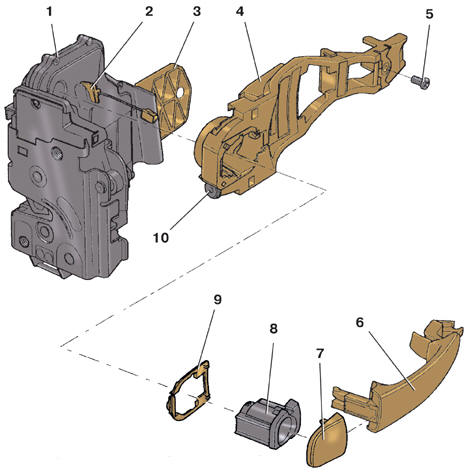

Детали замка задней двери
Детали замка задней двери

1 – замок;
2 – тяга наружной ручки; 3 – кронштейн;
4 – держатель;
5 – винт крепления держателя; 6 – наружная ручка;
7 – облицовка проставки; 8 – проставка;
9 – прокладка проставки; 10 – болт крепления проставки

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте дверь и отклейте уплотнитель 1 (см. рис. Снятие проставки) двери напротив наружной ручки 2 двери.

2. Оттяните наружную ручку 2 двери и, удерживая ее в этом положении, отверните
торцовым ключом 4 болт крепления проставки на 2–3 оборота. Затем выньте проставку 3 на себя.


Предупреждение
Отворачивайте болт ровно на столько, чтобы можно было вынуть проставку. В противном случае фиксатор проставки упадет внутрь двери.


3. Прижмите ручку 1 (см. рис. Снятие наружной ручки двери) к панели двери и отсоедините наконечник 2 тяги от ручки 1.

4. Выньте ручку 6 (см. рис. Детали замка задней двери) из двери, выведя крючок в
передней части ручки из зацепления с держателем 4.

5. Заведите крючок на передней части ручки в зацепление с держателем 4 и вставьте
ручку 6 на место.

6. Прижмите ручку 1 (см. рис. Снятие наружной ручки двери) к панели двери и подсоедините к ней наконечник тяги 2.

7. Проверьте работу замка. Если ручка не возвращается в исходное положение, значит, конец оттяжной пружины 4 (см. рис. Подсоединение пружины к рычагу наружной ручки) выскочил из рычага 3. Чтобы подсоединить пружину к рычагу, вставьте в отверстие под проставку крючок 1, зацепите им конец пружины 4 и введите его в крючок рычага 3.

8. Установите на место проставку и приклейте уплотнитель.
