Снятие и установка антенныLancia Musa / Электрооборудование / Снятие и установка антенны

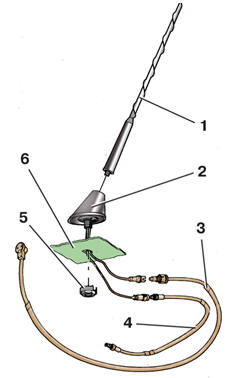

Детали антенны
1 – антенна;
2 – основание антенны;
3 – провод к радиоприемнику;
4 – провод к телефону;
5 – гайка;
6 – панель крыши
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Опустите заднюю часть обивки потолка.
3. Отсоедините провода антенны от проводов 3 (см. рис. Детали антенны) и 4.
4. Отверните гайку 5 и снимите антенну 1 с основанием 2.
5. Установите антенну в обратном порядке. Место контакта гайки с крышей смажьте
токопроводящей консистентной смазкой.
