Система зажигания - Проверка сопротивления вторичной цепи модуля зажиганияLancia Musa / Электрооборудование / Система зажигания - Проверка сопротивления вторичной цепи модуля зажигания
ОБЩИЕ СВЕДЕНИЯ
ДВИГАТЕЛИ 1,4 л, 55 И 74 кВт
Проверка сопротивления вторичной цепи модуля зажигания двигателей 1,4 л, 55 и
74 кВт
ПОРЯДОК ВЫПОЛНЕНИЯ

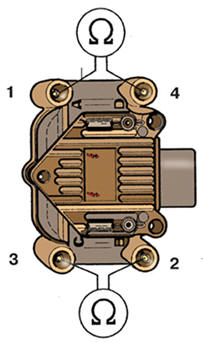

1. Подсоедините омметр к высоковольтным клеммам первого и четвертого, а затем
второго и третьего цилиндров, как показано на рис. Проверка сопротивления
вторичной цепи модуля зажигания двигателей 1,4 л, 55 и 74 кВт.
2. В обоих случаях омметр должен показать сопротивление 4–6 кОм при температуре
20° С.
3. Если хотя бы в одном случае сопротивление отличается от указанного, замените
модуль зажигания.
