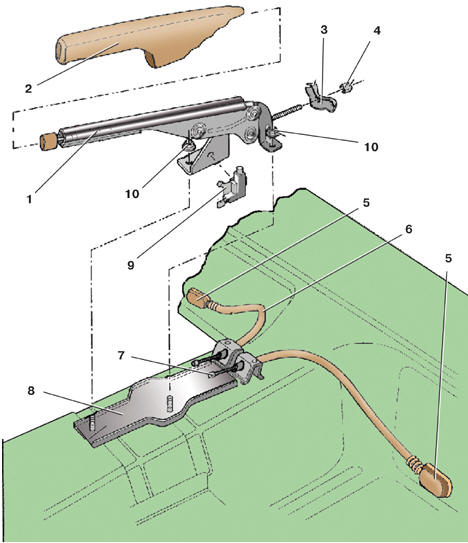

Установка рычага стояночного тормоза

1 – рычаг;
2 – кожух рычага;
3 – уравнитель;
4 – регулировочная гайка; 5 – уплотнительная втулка; 6 – направляющая трубка; 7 – трос привода стояночноготормоза; 8 – опора рычага;
9 – выключатель контрольной лампы стояночного тормоза; 10 – гайка крепления рычага

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите напольную консоль.

3. Опустите рычаг стояночного тормоза до упора вниз.

4. Отсоедините провод от выключателя 9 (см. рис. Установка рычага стояночного
тормоза) контрольной лампы стояночного тормоза.

5. Ослабьте регулировочную гайку 4 и отсоедините наконечники тросов 7 от уравнителя 3.

6. Отверните две гайки 10 крепления рычага.

7. Снимите рычаг 1 с опоры 8.

8. При необходимости снимите с рычага выключатель 9 контрольной лампы стояночного тормоза и уравнитель 3.

9. Чтобы снять кожух 2, отожмите отверткой защелку с нижней стороны кожуха и снимите кожух, сдвигая его по рычагу. Устанавливая кожух на место, надвиньте его
на рычаг до упора, чтобы он зафиксировался защелкой.

10. Установите рычаг стояночного тормоза в обратном порядке. При этом замените
гайки крепления рычага новыми. Отрегулируйте стояночный тормоз.

Момент затяжки гайек крепления рычага – 20 Н·м, довернуть на 90°.
