Рулевая колонка - Снятие и установка
Lancia Musa / Рулевое управление / Рулевая колонка - Снятие и установка

Соединительные колодки выключателя (замка) зажигания
Соединительные колодки выключателя (замка) зажигания

1 – соединительная колодка выключателя зажигания; 2 – рулевая колонка;
3 – «массовый» провод;
4 – соединительная колодка иммобилайзера; 5 – корпус замка зажигания

Крепление кожуха карданного вала рулевой колонки
Крепление кожуха карданного вала рулевой колонки

1 – пластмассовые гайки; 2 – кожух карданного вала рулевой колонки

Крепление вала рулевой колонки к валу приводной шестерни рулевого механизма
Крепление вала рулевой колонки к валу приводной шестерни рулевого механизма

1 – вал приводной шестерни рулевого механизма; 2 – вилка карданного шарнира; 3 – карданный вал рулевой колонки; 4 – стяжной болт

Крепление жгута проводов на рулевой колонке с левой стороны
Крепление жгута проводов на рулевой колонке с левой стороны

1 – жгут проводов, идущий к выключателю (замку) зажигания; 2 – держатель;
3 – дополнительный держатель; 4 – рулевая колонка

Крепление жгута проводов на рулевой колонке с правой стороны
Крепление жгута проводов на рулевой колонке с правой стороны

1 – жгут проводов;
2 – рулевая колонка;
3 – дополнительный держатель; 4 – крышка держателя;
5 – держатель

Маркировка взаимного расположения верхней и нижней частей вала рулевой
Маркировка взаимного расположения верхней и нижней частей вала рулевой колонки


1 – метка на нижней части вала рулевой колонки; 2 – метка на верхней части валарулевой колонки

Рулевая колонка в сборе
Рулевая колонка в сборе

1 – нижняя часть рулевой колонки; 2 – верхняя часть рулевой колонки; 3 – транспортный фиксатор

Заднее крепление рулевой колонки
Заднее крепление рулевой колонки

1 – вал рулевой колонки (задняя часть); 2 – кронштейн крепления рулевой колонки; 3 – демпфер;
4 – болт

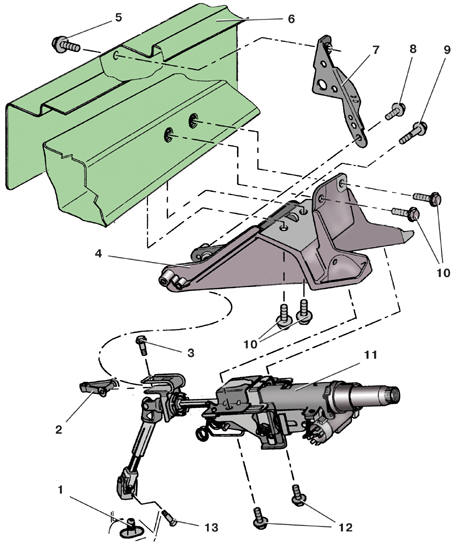

Крепление рулевой колонки
Крепление рулевой колонки

1 – вал приводной шестерни рулевого механизма; 2 – держатель втулок;
3 – болт крепления держателя втулок; 4 – кронштейн рулевой колонки; 6 – водоотводящий кожух; 7 – демпфер;
5, 8, 9, 10, 12 – болты; 11 – рулевая колонка;
13 – стяжной болт

Крепление держателя втулок
Крепление держателя втулок

1– держатель втулок;
2 – болт;
3 – вилка на рулевой колонке

Предупреждение
Рулевая колонка ремонту не подлежит, в случае неисправности ее необходимо заменить в сборе.


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите вещевой ящик со стороны водителя.

3. Снимите подрулевой переключатель (см. подраздел 10.11).

4. Отсоедините колодку 1 (см. рис. Соединительные колодки выключателя (замка)
зажигания) с проводами выключателя (замка) зажигания.

5. Отсоедините колодку 4 с проводами иммобилайзера.

6. Отсоедините от рулевой колонки «массовый» провод 3.

7. Отверните две пластмассовые гайки 1 (см. рис. Крепление кожуха карданного вала
рулевой колонки) крепления кожуха 2 карданного вала рулевой колонки и снимите
кожух.

8. Отверните стяжной болт 4 (см. рис. Крепление вала рулевой колонки к валу приводной шестерни рулевого механизма) вилки карданного шарнира.

9. Снимите вверх вилку 2 карданного шарнира с вала 1 приводной шестерни рулевого
механизма.

10. Открыв крышку держателя 2 (см. рис. Крепление жгута проводов на рулевой колонке с левой стороны) с левой стороны, выньте из него жгут 1 проводов, идущий к
выключателю (замку) зажигания.

11. Сдвиньте в направлении, указанном стрелкой, и снимите с рулевой колонки дополнительный держатель 3 со жгутом 1.

12. Открыв крышку 4 (см. рис. Крепление жгута проводов на рулевой колонке с правой
стороны) держателя, выньте из него жгут 1 проводов.

13. Сдвиньте в направлении, указанном стрелкой, и снимите с рулевой колонки дополнительный держатель 3 со жгутом 1.

14. Промаркируйте снизу взаимное расположение верхней и нижней частей вала рулевой колонки (см. рис. Маркировка взаимного расположения верхней и нижней частей вала рулевой колонки).

15. Скрепите с помощью проволоки между собой верхнюю 2 (см. рис. Рулевая колонка
в сборе) и нижнюю 1 части рулевой колонки.


Предупреждение
Если предполагается снова установить снимаемую рулевую колонку, не разъединяйте верхнюю и нижнюю ее части, так как их шлицы приработались друг к
другу и при другом положении шлицев в соединении может появиться люфт. Кроме того, на валы, смазанные консистентной смазкой, может попасть грязь.


16. Отверните задний болт 4 (см. рис. Заднее крепление рулевой колонки) крепления
рулевой колонки.

17. Отверните два передних болта 12 (см. рис. Крепление рулевой колонки) крепления
рулевой колонки.

18. Снимите рулевую колонку 11.

19. Замените держатель 1 (см. рис. Крепление держателя втулок) с изношенными или
поврежденными втулками. Для этого отверните болт 2 крепления и выньте держатель
1 из вилки 3 на рулевой колонке.

20. При замене рулевой колонки снимите с нее выключатель (замок) зажигания, поскольку в запчасти рулевую колонку поставляют только с корпусом выключателя.


Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите при необходимости держатель 1 (см. рис. Крепление держателя втулок)
втулок в вилку 3 на рулевой колонке и закрепите его болтом 2.

2. Установите, при необходимости, выключатель (замок) зажигания.

3. Установите рулевую колонку 11 (см. рис. Крепление рулевой колонки) на кронштейн
и вверните задний болт 9 ее крепления от руки, не затягивая (головка болта должна
находиться с правой стороны).

4. Вверните передние болты 12 крепления рулевой колонки, предварительно выровнив
отверстия под них на кронштейне 4 и рулевой колонке.

5. Затяните задний болт 9 крепления рулевой колонки требуемым моментом.

6. Снимите транспортный фиксатор 3 (см. рис. Рулевая колонка в сборе) на новой
колонке или проволоку – на старой.

7. Далее проведите сборку в обратном порядке, заменив стяжной болт 13 (см. рис.
Крепление рулевой колонки) вилки карданного шарнира новым.

Моменты затяжки, Н·м

Болт крепления держателя втулок в вилке рулевой колонки 7

Передние болты крепления рулевой колонки 23

Задний болт крепления рулевой колонки 20

Стяжной болт вилки карданного шарнира 20, потом довернуть на 90°
