Снятие и установка рулевого колеса
Lancia Musa / Рулевое управление / Снятие и установка рулевого колеса

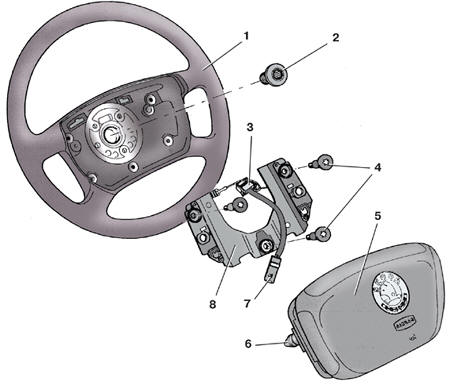

Детали рулевого колеса
Детали рулевого колеса

1 – рулевое колесо;
2 – болт крепления рулевого колеса; 3 – соединительная колодка; 4 – болт;
5 – модуль подушки безопасности; 6 – фиксатор;
7 – соединительная колодка; 8 – монтажная пластина

Снятие модуля подушки безопасности
Снятие модуля подушки безопасности

1 – рулевое колесо;
2 – фиксатор модуля подушки безопасности; 3 – скоба;
4 – отвертка;
А – отверстие

Метки для установки рулевого колеса
Метки для установки рулевого колеса

1– метка на торце вала рулевой колонки; 2 – метка на ступице рулевого колеса; 3 – болт крепления рулевого колеса; 4 – рулевое колесо

Предупреждение
При любых работах, связанных с модулем 5 (см. рис. Детали рулевого колеса), подушки безопасности, обязательно отсоедините провод от клеммы «-» аккумуляторной
батареи. После отсоединения аккумуляторной батареи к работе можно приступать не
менее чем через 1 мин.


Прежде чем касаться модуля подушки безопасности, снимите статический электрический разряд, прикоснувшись к заземленному предмету.


Снятый модуль кладите так, чтобы подушка была направлена вверх. Следите за тем,
чтобы на модуль подушки безопасности не попадали смазка и моющие средства. Не
допускается нагревание модуля, даже на короткое время, свыше температуры 100° C.


Модули, упавшие на твердое покрытие, или имеющие какие-либо признаки повреждения, необходимо заменить.


Проверка и замена модуля подушки безопасности должна проводиться только на станции технического обслуживания с помощью специальных приспособлений и приборов, иначе возможно его срабатывание.


Срок службы пиротехнического заряда в подушке составляет 15 лет. По истечении
этого срока модуль подушки безопасности необходимо заменить.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Чтобы получить доступ к фиксаторам модуля подушки безопасности, поверните рулевое колесо так, чтобы спицы располагались вертикально, затем полностью выдвиньте рулевую колонку на себя, опустите до упора вниз и зафиксируйте ее в
этом положении.

3. Через отверстие А (см. рис. Снятие модуля подушки безопасности) с задней стороны
рулевого колеса с помощью отвертки 4 отожмите скобы 3 (удерживающие фиксатор 2),
повернув отвертку в направлении, указанном стрелкой.

4. Поверните рулевое колесо на 180° и таким же образом освободите второй фиксатор.

5. Осторожно снимите с рулевого колеса модуль 5 (см. рис. Детали рулевого колеса)
подушки безопасности и, повернув рулевое колесо 1 в положение, соответствующее
прямолинейному движению автомобиля, отсоедините от модуля колодку 7 с проводами.

6. Убедитесь, что рулевое колесо установлено в положение прямолинейного движения
автомобиля.

7. Отверните болт 2 крепления рулевого колеса с внутренними шлицами.

8. Если плохо видны метки 1 и 2 (см. рис. Метки для установки рулевого колеса) на
торце вала рулевой колонки и ступице рулевого колеса, промаркируйте взаимное положение вала и рулевого колеса.

9. Снимите рулевое колесо с помощью специального приспособления или универсального съемника, отсоединив колодку 3 с проводами (см. рис. Детали рулевого колеса).

10. Установите рулевое колесо в обратном порядке в соответствии с метками 1 и 2
(см. рис. Метки для установки рулевого колеса). Закерните болт 3 крепления рулевого
колеса. После пятикратного использования болта крепления рулевого колеса необходимо заменить его новым.

Моменты затяжки, Н·м

Болт крепления рулевого колеса 60

Болты крепления пластины 5
