Снятие и установка телескопической стойки
Lancia Musa / Передняя подвеска / Снятие и установка телескопической стойки

Крепление шаровой опоры
Крепление шаровой опоры

1 – рычаг передней подвески; 2 – болт;
3 – шаровая опора

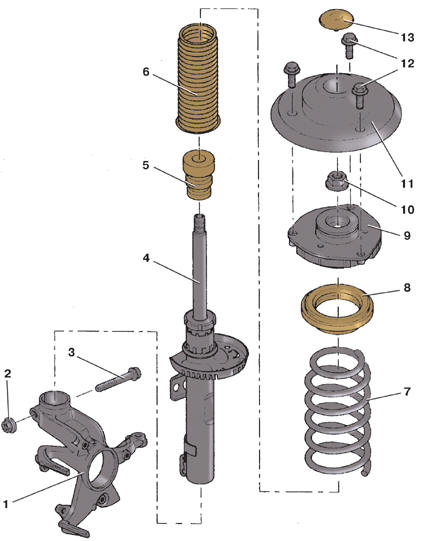

Детали стойки передней подвески
Детали стойки передней подвески

1 – поворотный кулак;
2 – гайка;
3 – стяжной болт;
4 – амортизаторная стойка; 5 – буфер сжатия;
6 – защитный кожух;
7 – пружина передней подвески; 8 – упорный подшипник опоры; 9 – опора стойки;
10 – гайка штока;
11 – тарелка опоры;
12 – болт крепления стойки; 13 – защитный колпак

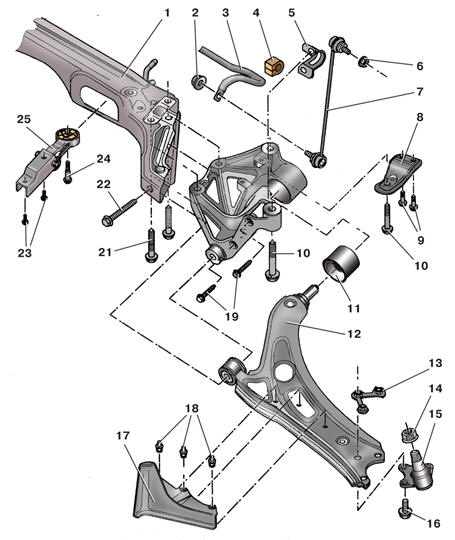

Детали балки передней подвески
Детали балки передней подвески

1 – балка;
2 – гайка крепления стойки к штанге стабилизатора; 3 – штанга стабилизатора; 4 – подушка штанги;
5 – обойма подушки;
6 – гайка крепления стойки стабилизатора к телескопической стойке; 7 – стойка стабилизатора поперечной устойчивости; 8 – кронштейн;
9, 10, 19, 22 – болты;
11 – резинометаллическая опора; 12 – рычаг передней подвески; 13 – стопорная пластина; 14 – гайка пальца шаровой опоры; 15 – шаровая опора;
16 – болт крепления шаровой опоры; 17 – воздуховод;
18 – пистоны;
20 – кронштейн балки;
21 – болт крепления рулевого механизма; 23 – болты крепления задней опоры силового агрегата к коробке передач; 24 – болт крепления задней опоры силового агрегата к балке; 25 – задняя опора силового агрегата

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте затяжку болтов 9 (см. рис. Детали передней подвески) крепления соответствующего колеса и гайки 10 ступицы.

2. Приподнимите и установите на надежные опоры переднюю часть автомобиля.

3. Снимите переднее колесо, окончательно отвернув болты его крепления.

4. Отверните гайку 26 крепления и отсоедините стойку 27 стабилизатора поперечной
устойчивости от телескопической стойки 1.

5. Отсоедините провода от датчика 24 частоты вращения колеса. Отверните болт 25
крепления и снимите датчик 24 частоты вращения колеса.

6. Снимите суппорт 13 и подвесьте его на проволоке к кузову (см. подраздел 9.5.1) или
(см. подраздел 9.6.1).
7. Промаркируйте положение болтов 2 (см. рис. Крепление шаровой опоры) крепления
шарового шарнира на рычаге 1 подвески, обведя контуры головок болтов. Это поможет
после сборки приблизительно сохранить углы установки колес.

8. Отверните болты 2 крепления шаровой опоры 3 к рычагу.

9. С помощью специального съемника 1 (см. рис. Выпрессовка шлицевого наконечника
наружного ШРУСа из ступицы) выпрессуйте шлицевый наконечник наружного ШРУСа из
ступицы 2 колеса. При отсутствии съемника это можно сделать ударами молотка через деревянную проставку по торцу шлицевого наконечника.

10. Подвесьте привод колеса к кузову с помощью проволоки.

11. Отсоедините рулевую тягу от поворотного кулака (см. подраздел 8.4.1) и подвесьте
ее на проволоке к кузову.

12. В подкапотном пространстве отверните три болта 12 (см. рис. Детали стойки
передней подвески) крепления стойки к кузову и снимите стойку через нишу колеса.

13. Установите телескопическую стойку в обратном порядке, заменив гайки ступицы и
шарового пальца наконечника рулевой тяги, а также болты 16 (см. рис. Детали балки
передней подвески) крепления шаровой опоры и их стопорную пластину 13. В первую
очередь вворачивайте болты 12 (см. рис. Детали стойки передней подвески) крепления стойки со стороны моторного отсека.

Моменты затяжки, Н·м

Гайка ступицы колеса 30

Болты крепления шарового шарнира к рычагу подвески 20, потом довернуть на 90°

Гайка шарового пальца наконечника рулевой тяги 20, потом довернуть на 90°

Гайка крепления стойки стабилизатора поперечной устойчивости к передней стойке 40

Болты верхнего крепления передней стойки 25

Болт крепления датчика частоты вращения колеса 8

Болты крепления колеса 120
