Коробка передач типа 002 - Разборка и сборка механизма переключения передач
Lancia Musa / Коробка передач / Коробка передач типа 002 - Разборка и сборка механизма переключения передач

Крепление тросов привода коробки передач

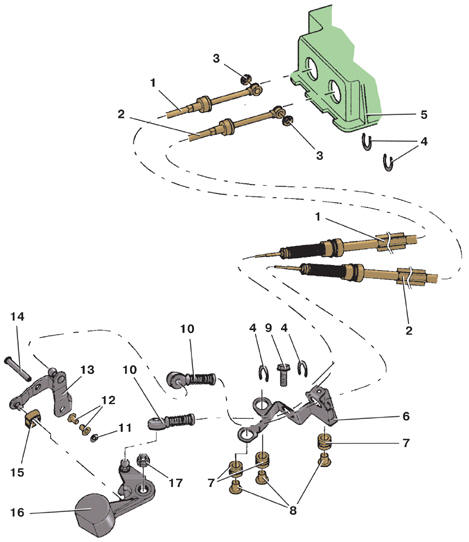

Крепление тросов привода коробки передач

1 – трос включения передач; 2 – трос выбора передач; 3 – стопорное кольцо наконечника троса; 4 – стопорное кольцо;
5 – корпус механизма;
6 – кронштейн тросов привода; 7 – подушка;
8 – распорные втулки;
9 – болт крепления кронштейна; 10 – наконечник троса;
11 – стопорное кольцо оси; 12 – втулка оси;
13 – рычаг выбора передач; 14 – ось рычага;
15 – ползун;
16 – рычаг переключения передач; 17 – гайка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите привод переключения передач с автомобиля (см. подраздел 7.1.2.5).

2. Потяните вверх рычаг 3 переключения передач, одновременно нажимая на втулку 4
до упора вниз (преодолевая сопротивление пружины 1), и снимите с рычага освободившееся стопорное кольцо 2.

3. Снимите с рычага 12 (см. рис. Детали механизма переключения передач) пружину 3
с втулками 2 и 4.

4. Отогните крепежные лапки и снимите крышку 22 механизма переключения передач.

5. Снимите стопорные кольца 4 (см. рис. Крепление тросов привода коробки передач),
крепящие тросы 1 и 2 к корпусу 5 механизма.

6. Снимите стопорные кольца 25 (см. рис. Детали механизма переключения передач) и
отсоедините тросы 23 и 24 привода от промежуточного рычага включения передач,
выполненного за одно целое с направляющей 9 рычага переключения передач и промежуточного рычага 20 выбора передач.

7. Отверните болт 21 крепления и снимите промежуточный рычаг 20 выбора передач с
оси 17 и шарового пальца направляющей 9 рычага переключения передач.

8. Снимите стопорное кольцо 28 оси промежуточного рычага выбора передач.

9. Снимите концы возвратной пружины 19 с шарового пальца направляющей 9 рычага
переключения передач.

10. Выньте ось 17 с пружиной 19 из отверстия корпуса механизма.

11. Выньте втулки 15 и 27 оси.

12. Снимите с оси направляющую втулку 18 с пружиной 19.

13. Снимите с направляющей втулки 18 пружину 19.

14. Отверните два болта 5 крепления и снимите крышку 6 шарнира.

15. Сжав обойму 7 шарнира, выньте ее вместе с рычагом 12 переключения передач из
корпуса 14 механизма.

16. Снимите направляющую 9 с рычага 12 переключения передач.

17. Снимите шумоизоляционную шайбу 10 с рычага 12 переключения передач.

18. Разведите обойму 7 шарнира и снимите ее с шаровой поверхности направляющей
9.

19. Выньте из обоймы 7 вкладыш 8 шарнира.

20. Снимите резиновый буфер 13.

21. Замените поврежденные или изношенные детали.

22. Соберите и установите на место механизм


22. Соберите и установите на место механизм переключения передач в порядке, обратном разборке. При этом установите возвратную пружину 1, как показано на рисунке. После установки отрегулируйте привод переключения передач (2 – резиновый буфер; 3 – шаровой палец направляющей рычага переключения передач).
