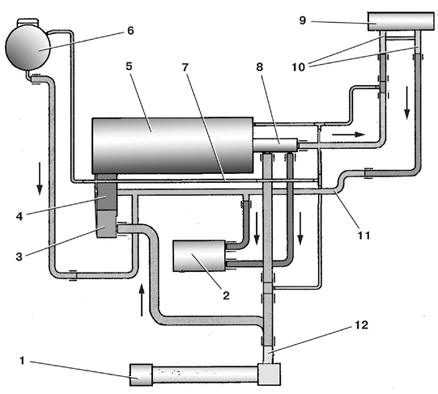

Cхема системы охлаждения дизельного двигателя 1,9 л, 74 кВт

1 – радиатор;
2 – теплообменник масляного фильтра; 3 – термостат;
4 – водяной насос;
5 – блок цилиндров;
6 – расширительный бачок; 7 – трубка системы охлаждения на блоке цилиндров; 8 – патрубок головки блока; 9 – радиатор отопителя;
10 – патрубки радиатора; 11 – трубка для охлаждающей жидкости; 12 – соединительная муфта

Замените порванные, потрескавшиеся или потерявшие эластичность шланги системы
охлаждения.

Для крепления шлангов используйте только пружинные хомуты.

Подсоединяйте шланги, руководствуясь маркировкой на них и патрубках. При этом
следите, чтобы они не перекручивались, сильно не перегибались и не касались других
частей автомобиля. На рисунке показана схема подсоединения шлангов системы охлаждения на моделях с двигателем объемом 1,9 л, мощностью 74 кВт.
