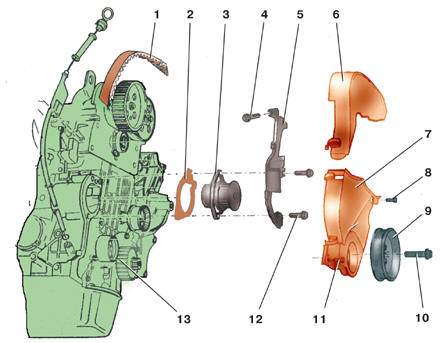

Водяной насос бензинового двигателя

1 – ремень привода распределительных валов; 2 – прокладка водяного насоса; 3 – водяной насос;
4 – болты верхнего крепления задней крышки; 5 – задняя крышка ремня привода распределительных валов; 6 – верхняя крышка ремня привода распределительных валов; 7 – нижняя крышка ремня привода распределительных валов; 8 – болт крепления нижней крышки; 9 – шкив;
10 – болт крепления шкива; 11 – болт крепления нижней крышки; 12 – болт крепления задней крышки и водяного насоса; 13 – шкив коленчатого вала

При появлении течи из водяного насоса или повреждении его подшипников насос
необходимо заменить.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите грязезащитный щиток двигателя.

2. Слейте охлаждающую жидкость (см. подраздел 5.13).

3. Снимите ремень привода распределительного вала (см. подраздел 2.4.2).

4. Отверните три болта 4 и 12 (см. рис. Водяной насос бензинового двигателя) крепления и снимите заднюю крышку 5 ремня привода распределительного вала.

5. Осторожно снимите водяной насос 3 с двигателя.

6. Замените прокладку 2 насоса новой независимо от ее состояния.

7. Установите водяной насос на двигатель с новой прокладкой так, чтобы патрубок
насоса был направлен вниз.

8. Установите заднюю крышку 5 ремня привода распределительного вала и затяните
болты ее крепления.

9. Установите ремень привода и отрегулируйте его натяжение.

10. Залейте жидкость в систему охлаждения. Момент затяжки болтов крепления водяного насоса и задней крышки ремня привода коленчатого вала – 15 Н·м.
