Проверка герметичности системы охлажденияLancia Musa / Система охлаждения / Проверка герметичности системы охлаждения

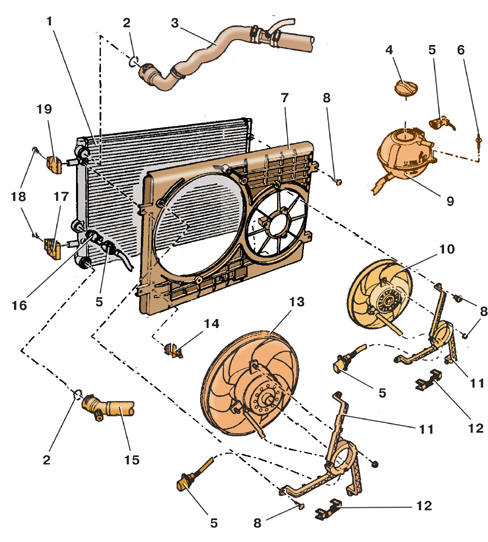

Радиатор системы охлаждения
1 – радиатор;
2 – уплотнительное кольцо;
3 – подводящий шланг радиатора;
4 – крышка расширительного бачка;
5 – соединительная колодка;
6 – шпилька;
7 – кожух вентилятора;
8 – винт;
9 – расширительный бачок;
10 – дополнительный вентилятор;
11 – кронштейн вентилятора;
12 – держатель проводов;
13 – вентилятор;
14 – кронштейн;
15 – отводящий шланг радиатора;
16 – датчик включения вентилятора;
17 – нижняя опора радиатора;
18 – болт;
19 – верхняя опора радиатора
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Пустите двигатель и прогрейте его до рабочей температуры.
2. Снимите крышку 4 (см. рис. Радиатор системы охлаждения) расширительного бачка
9.
Предупреждение
На прогретом двигателе система находится под давлением, поэтому накройте
пробку тряпкой и снимайте ее вытянутой рукой.
3. Установите на горловину расширительного бачка 1 тестер 2, представляющий собой ручной поршневой насос с манометром.
4. Повысьте насосом тестера 2 давление в системе охлаждения до 0,1 мПа и подождите 10 мин.
5. Если избыточное давление в системе снижается в течение указанного времени,
значит, система негерметична. Найдите места утечек охлаждающей жидкости и
устраните течь.
