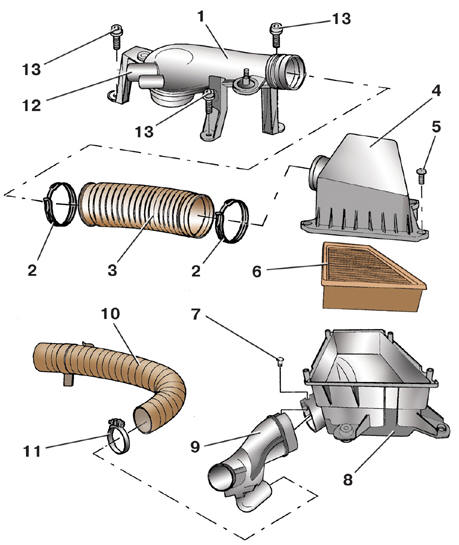

Детали воздушного фильтра бензинового двигателя 1,0 л, 37 кВт и 1,4 л, 50 кВт

1 – впускной патрубок;
2 – пружинный хомут;
3 – рукав патрубка;
4 – крышка фильтра;
5 – винт крепления крышки; 6 – фильтрующий элемент; 7 – винт крепления воздуховода; 8 – корпус фильтра;
9 – впускной патрубок фильтра; 10 – шланг подачи теплого воздуха; 11 – винтовой хомут;
12 – штуцер шланга вентиляции картера; 13 – болт крепления впускного патрубка

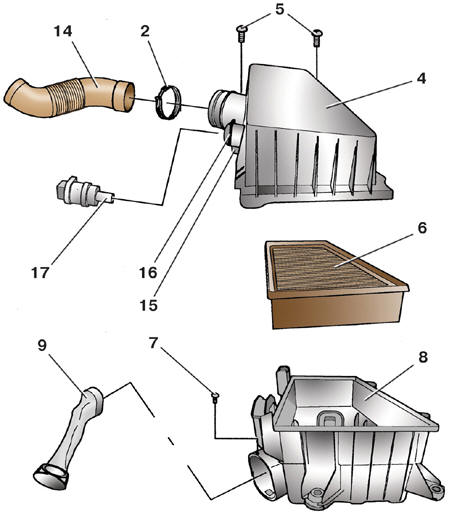

Детали воздушного фильтра дизельного двигателя 1,9 л, 47 кВт

2 – пружинный хомут;
4 – крышка фильтра;
5 – винт крепления крышки; 6 – фильтрующий элемент; 7 – винт крепления воздуховода; 8 – корпус фильтра;
9 – впускной патрубок фильтра; 14 – воздуховод к впускной трубе; 15 – штуцер вакуумного шланга; 16 – хомут датчика;
17 – датчик температуры воздуха

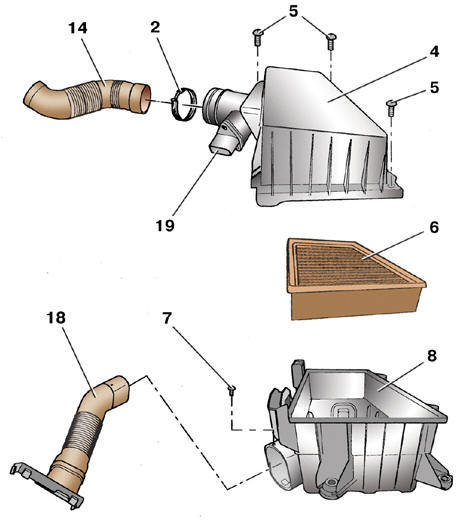

Детали воздушного фильтра дизельного двигателя 1,9 л, 74 кВт

2 – пружинный хомут;
4 – крышка фильтра;
5 – винт крепления крышки; 6 – фильтрующий элемент; 7 – винт крепления воздуховода; 8 – корпус фильтра;
14 – воздуховод к впускной трубе; 18 – воздуховод;
19 – датчик расхода воздуха

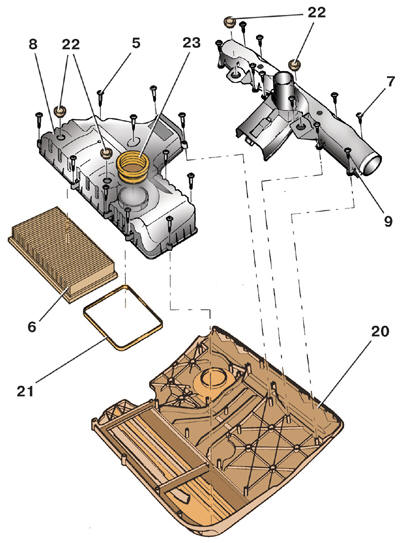

Детали воздушного фильтра бензинового двигателя 1,4 л, 55 и 75 кВт

5 – винт крепления крышки; 6 – фильтрующий элемент; 7 – винт крепления воздуховода; 8 – корпус фильтра;
9 – впускной патрубок фильтра; 20 – верхний кожух двигателя; 21 – прокладка;
22 – уплотнитель;
23 – уплотнительное кольцо

Воздушный фильтр

1 – хомут воздуховода;
2 – шланг;
3 – датчик температуры воздуха; 4 – болт;
5 – воздушный фильтр

ВСЕ ДВИГАТЕЛИ, КРОМЕ ДВИГАТЕЛЕЙ 1,4 л, 55 И 74 кВт ПОРЯДОК ВЫПОЛНЕНИЯ
1. Освободите хомут 1 (см. рис. Воздушный фильтр) и отсоедините воздуховод от
патрубка на крышке фильтра.

2. Отсоедините колодку с проводами от датчика 3 температуры воздуха у дизельного
двигателя 1,9 л, 47 кВт, или от датчика расхода воздуха у двигателя 1,9 л, 74 кВт.

3. У дизельного двигателя 1,9 л, 47 кВт отсоедините шланг 2 от штуцера на крышке
фильтра.

4. Отверните винт 7 (см. рис. Детали воздушного фильтра бензинового двигателя 1,0
л, 37 кВт и 1,4 л 50 кВт, рис. Детали воздушного фильтра дизельного двигателя 1,9 л, 47
кВт, рис. Детали воздушного фильтра дизельного двигателя 1,9 л, 74 кВт, рис. Детали
воздушного фильтра бензинового двигателя 1,4 л, 55 и 75 кВт) и снимите впускной
патрубок фильтра или воздуховод.

5. Отверните болт 4 (см. рис. Воздушный фильтр) и выньте фильтр 5 вверх.

6. Установите воздушный фильтр в обратном порядке.

7. При подсоединении воздуховода 14 (см. рис. Детали воздушного фильтра дизельного двигателя 1,9 л, 47 кВт и рис. Детали воздушного фильтра дизельного двигателя 1,9 л, 74 кВт) проследите, чтобы метки на шланге и патрубке фильтра, показанные стрелками на рисунке, совпали.

ДВИГАТЕЛИ 1,4 л, 55 И 74 кВт
Воздушный фильтр в этих двигателях установлен снизу на верхнем кожухе двигателя.
Для того чтобы снять воздушный фильтр, снимите верхний кожух двигателя.

Моменты затяжки, Н·м

Винт крепления крышки воздушного фильтра 10

Винт крепления воздуховода к воздушному фильтру 2

Болт крепления воздушного фильтра 8
