Детали привода распределительных валов двигателей 1,4 л, 55 и 74 кВт

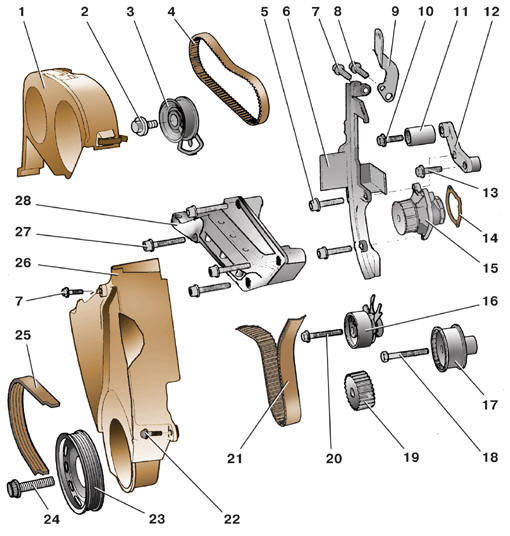

1 – верхняя крышка ремней привода распределительных валов; 2 – болт крепления натяжного ролика; 3 – натяжной ролик ремня привода выпускного распределительного вала; 4 – ремень привода выпускного распределительного вала; 5 – болт крепления задней крышки; 6 – задняя крышка;
7 – болт;
8 – болт крепления рыма; 9 – рым;
10 – болт крепления направляющего ролика; 11 – направляющий ролик; 12 – кронштейн;
13 – болт крепления кронштейна; 14 – прокладка водяного насоса; 15 – водяной насос;
16 – натяжной ролик ремня привода распределительных валов; 17 – направляющий ролик; 18 – болт крепления направляющего ролика; 19 – шкив коленчатого вала; 20 – болт крепления натяжного ролика; 21 – ремень привода распределительных валов; 22 – болт крепления нижней крышки; 23 – шкив привода генератора; 24 – болт крепления шкива коленчатого вала; 25 – ремень привода генератора; 26 – нижняя крышка ремней привода распределительных валов; 27 – болт крепления кронштейна; 28 – кронштейн правой опоры силового агрегата

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите верхний кожух (см. подраздел 2.1).

2. Отстегнув защелки, снимите верхнюю крышку 1 ремня привода распределительного
вала.

3. Проверните коленчатый вал так, чтобы отверстия в шкивах распределительных валов расположились напротив друг друга, как показано на рисунке.

4. Проверьте совпадение меток 1 на шкиве привода генератора и 2 на нижней крышке ремня.

5. Если нижняя крышка ремня снята, проверьте совпадение метки 1 на передней крышке блока цилиндров со срезанным зубом 2 на шкиве коленчатого вала.
