Магнитола, единый замок и очистители/омыватели линз головных фар
Fiat Linea / Схемы электрических соединений / Магнитола, единый замок и очистители/омыватели линз головных фар

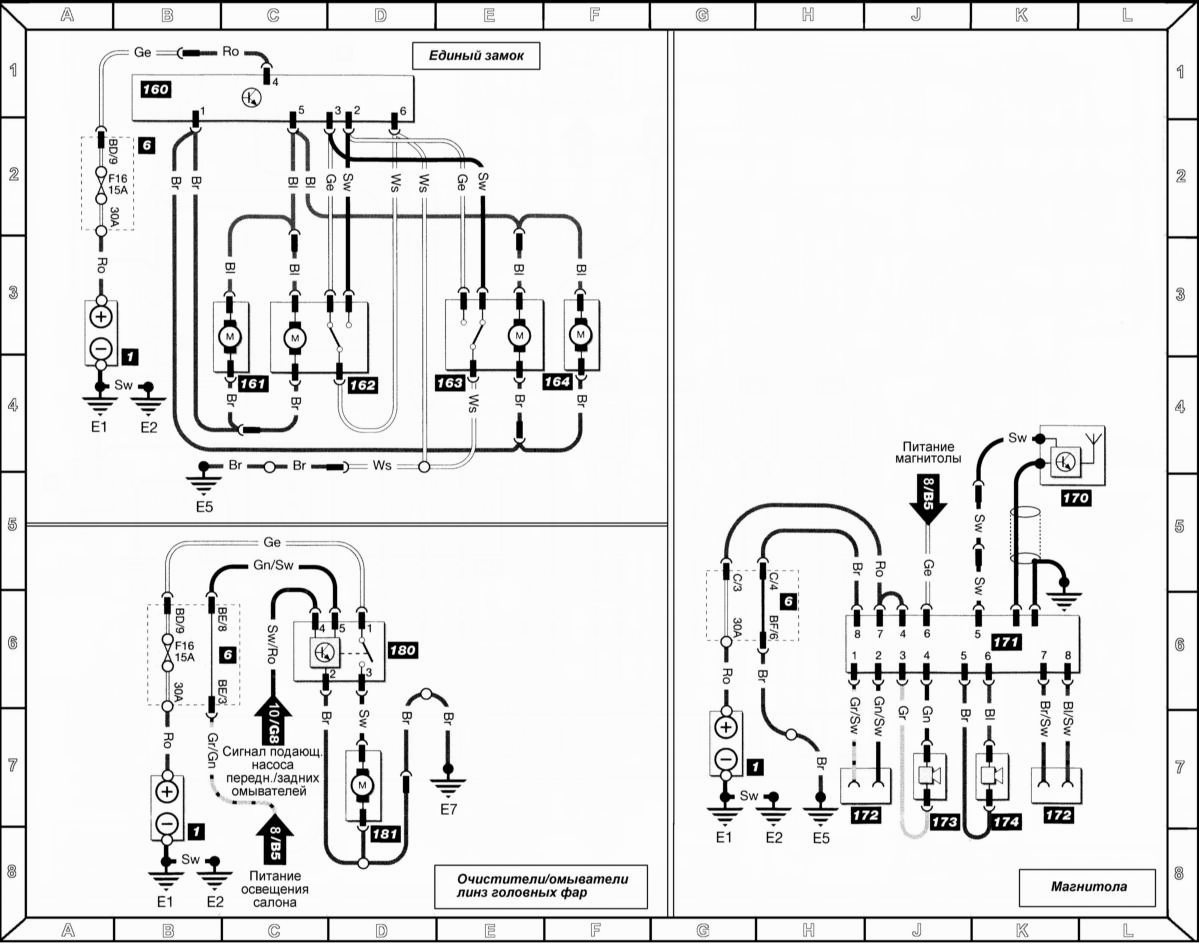

Магнитола, единый замок и очистители/омыватели линз головных фар
Магнитола, единый замок и очистители/омыватели линз головных фар

Обозначение компонентов


1 — Батарея
6 — Монтажный блок реле/предохранителей 160 — Блок управления единого замка 161 — Левый задний позиционер 162 — Левый передний позиционер 163 — Правый задний позиционер 164 — Правый передний позиционер 170 — Антенный усилитель 171 — Магнитола
172 — 2-контактный разъем 173 — Левый передний громкоговоритель 174 — Правый передний громкоговоритель 180 — Реле омывателей линз головных фар 181 — Подающий насос омывателей линз головных фар
Обозначения цвета изоляции электропроводки


Ws — Белый
Sw — Черный
Ro — Красный
Br — Коричневый
Gn — Зеленый
Vi — Фиолетовый
Bl — Синий
Gr — Серый
Li — Лиловый
Ge — Желтый
Or — Оранжевый
