Клаксон, очистители/омыватели ветрового и заднего стекол
Fiat Linea / Схемы электрических соединений / Клаксон, очистители/омыватели ветрового и заднего стекол

Клаксон, очистители/омыватели ветрового и заднего стекол

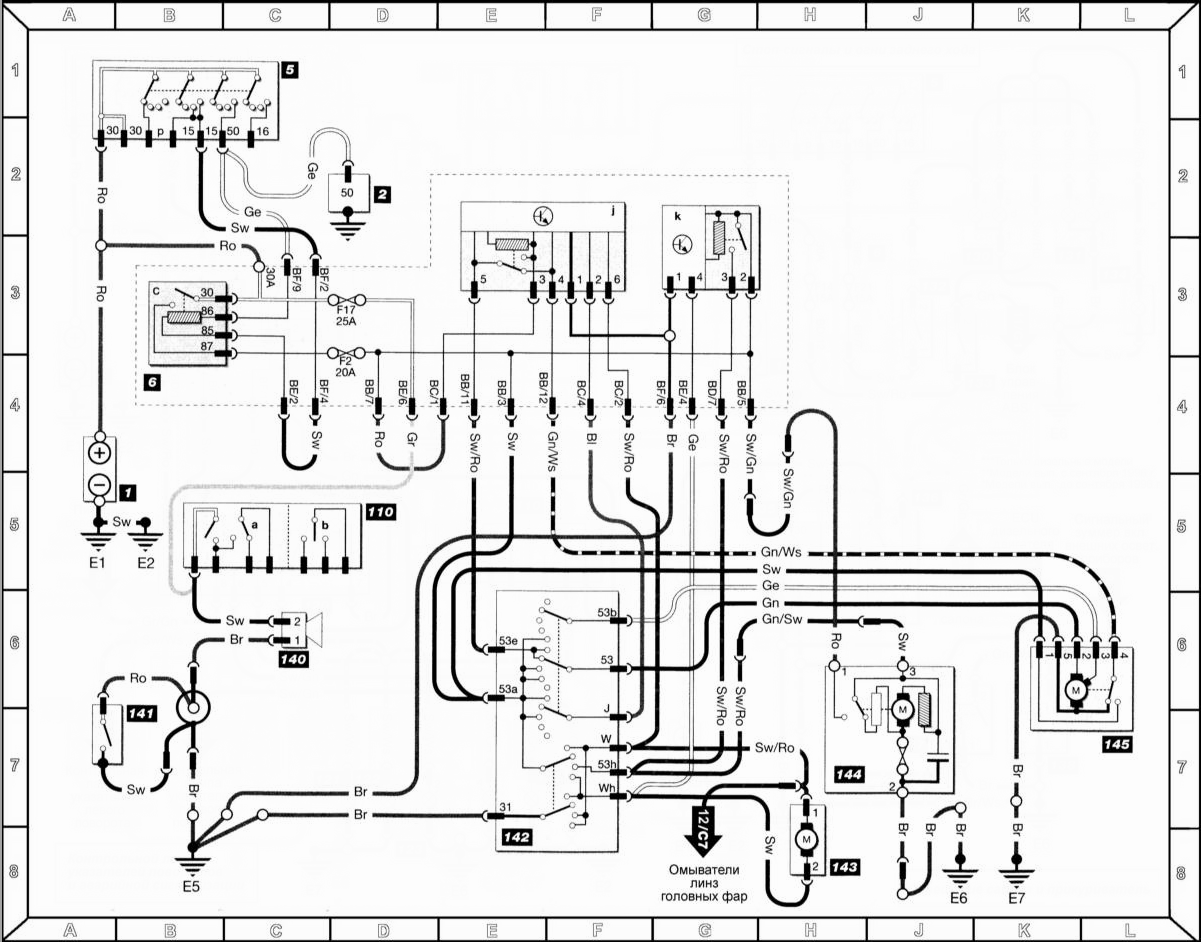

Клаксон, очистители/омыватели ветрового и заднего стекол

Обозначение компонентов


1 — Батарея
2 — Стартер
5 — Выключатель зажигания 6 — Монтажный блок реле/предохранителей с = реле контакта “Х”
j = реле передних омывателей/очистителей k = реле заднего омывателя/очистителя 110 — Комбинированный переключатель а = ближний свет/мигание головными фарами b = указатели поворотов
140 — Клаксон
141 — Выключатель клаксона со скользящим контактным кольцом 142 — Переключатель очистителей/омывателей стекол 143 — Подающий насос передних/заднего омывателей 144 — Приводной мотор заднего стеклоочистителя 145 — Приводной мотор очистителей ветрового стекла
Обозначения цвета изоляции электропроводки Создаем электронные приспособления в домашних условиях MasterTIP.ru/electronics


Ws — Белый
Sw — Черный
Ro — Красный
Br — Коричневый
Gn — Зеленый
Vi — Фиолетовый
Bl — Синий
Gr — Серый
Li — Лиловый
Ge — Желтый
Or — Оранжевый
